镁合金由于具有比强度高和低密度等特点,在航空航天,汽车工业、医药化工等领域应用广泛。然而由于其固有的密排六方结构,致使其延展性较差,获得兼具高强度与高塑性的镁合金也成为当前研究的一个重要方向。前期研究结果表明,通过表面机械研磨处理(SMAT),在镁合金表面引入梯度纳米结构,能够显著改善镁合金的显微硬度和耐磨性能,但会导致其塑性的显著降低。
金属所沈阳材料科学国家研究中心大湾区研究部吕坚院士及其合作者,在先前发现非晶包裹纳米晶的超纳双相镁合金可实现近理论强度(Nature 545, 80-83 (2017))的基础上,以AZ31合金为研究对象,首先使用SMAT在镁合金表面得到梯度纳米晶,再通过磁控溅射在合金表面沉积Mg基双相金属玻璃薄膜(Mg-Zn-Ca),创新性的将纳米双相金属玻璃与梯度纳米晶结构结合在一起,设计出全新多级结构镁合金。研究结果表明,该合金屈服强度较原合金提升31%,达到230MPa,与SMAT镁合金强度相当;同时该合金的延伸率较SMAT镁合金提升3倍,达到20%,恢复至未SMAT(粗晶)水平,从而实现了高强度与高塑性的有效结合。进一步研究发现,多级纳米结构镁合金的优异力学性能包括三种变形机制,包括:双相金属玻璃发生多重剪切带与纳米晶化,金属玻璃阻挡纳米晶层的裂纹延伸,以及SMAT纳米晶层的晶粒长大。类似的新型纳米结构可以得到高强度高塑性铜。这一合金结构设计理念有望在其他合金体系,特别是密排六方结构合金中,实现高强度与高延伸性的结合,并指导未来新材料设计。
相关成果以“Nano-dual-phase metallic glass film enhances strength and ductility of a gradient nanograined Magnesium alloy”为题发表在《Advanced Science》。
论文链接:https://onlinelibrary.wiley.com/doi/full/10.1002/advs.202001480

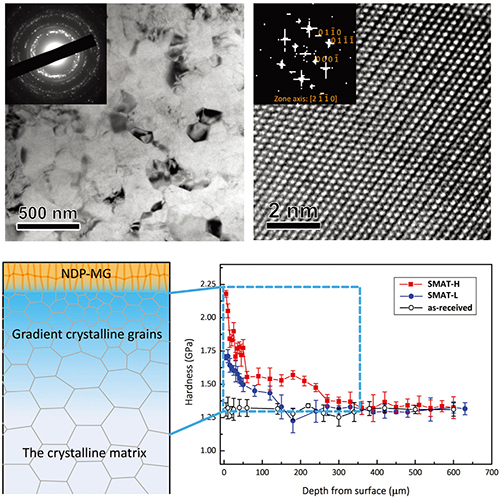

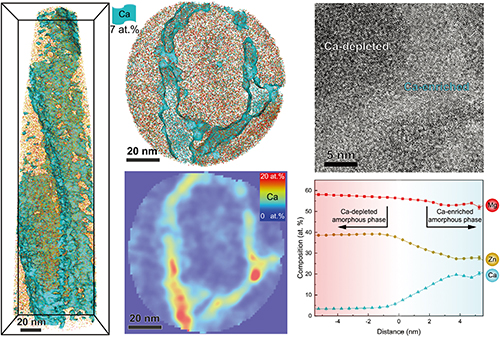

图1. Mg-Zn-Ca双相金属玻璃(NDP-MG)的结构与成分
图2. 纳米梯度SMAT镁合金的结构与机械性能

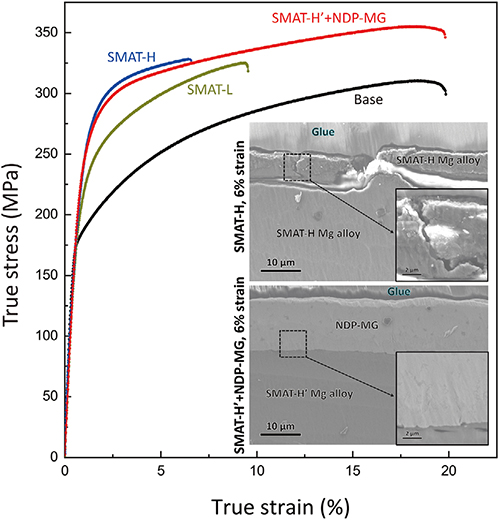

图3.双相金属玻璃+SMAT(NDP-MG coated SMAT-H′)镁合金室温力学性能
图4. NDP-MG变形前与拉伸6%形变后SEM形貌
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
