917
2020-08-10
冷烧结工艺（CSP）通常用于高温 (< 1000 ℃) 陶瓷的低温度烧结。高温复合陶瓷的烧结方法很多，常用方法有热压烧结、热等静压和放电等离子体烧结等。这些方法通常在高温和高压下使高温复合陶瓷实现致密化，可满足具有高熔点的复合陶瓷的烧结需求。但这些方法增加了能耗，且通常对实验装置要求高。因此，探索具有高熔点和高烧结温度 (≥ 1000 ℃) 复合陶瓷的低温烧结技术具有重要意义。
中国科学院新疆理化技术研究所材料物理与化学研究室常爱民研究团队，多年来致力于热敏陶瓷材料与器件的研究和应用。研究团队利用冷烧结技术和传统固相反应烧结工艺相结合，从复合陶瓷相结构入手，选取具有四方相的白钨矿CaCeNbWO8和具有正交相的钙钛矿LaMnO3复合，实现高熔点高烧结温度0.3CaCeNbWO8-0.7LaMnO3复合陶瓷材料的致密化（相对密度高达94.5%），并研究了该复合陶瓷材料的相结构、微观形貌和老化性能之间的关系。通过原位X射线衍射数据（HT-XRD）分析相转变对电学性能的影响；通过X射线光电子能谱（XPS）分析复合陶瓷中Ce4+转变成Ce3+对电学性能的影响；该陶瓷材料在200-800℃温度区间表现出很好的负温度系数特性，老化率小于2%，有望作为高温热敏电阻材料应用于高温环境的温度测量与监控。
相关研究成果发表在《美国陶瓷会志》（J. Am. Ceram. Soc.）上，新疆理化所为第一完成单位，在读博士研究生付志龙为论文第一作者，副研究员张博和研究员常爱民为论文通讯作者。研究工作得到国家自然科学基金、中科院青促会等的资助。

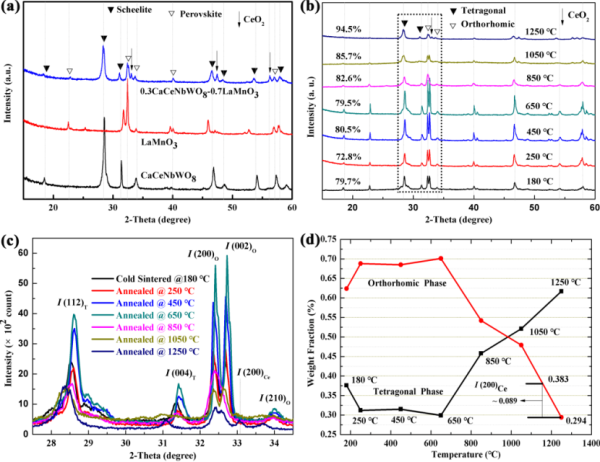

0.3CaCeNbWO8-0.7LaMnO3 复合陶瓷的微观结构
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
