多孔单晶整体式催化材料兼具长程有序晶格结构和无序连通孔道结构的双重优势,其晶格结构清晰、化学组分精准、表面组成明确,可构筑表界面精细结构,对于研究各类实际催化反应中的表界面结构及催化机制具有重要意义。
中国科学院福建物质结构研究所功能纳米结构设计与组装/福建省纳米材料重点实验室研究员谢奎课题组通过晶格重构策略制备出2厘米尺寸、具有三维连通孔道结构的多孔单晶MgO整体式催化材料,并在表面生长单晶Ni纳米颗粒构建了结构清晰的界面活性结构,有效活化碳氢键进而增强甲烷二氧化碳干重整性能。多孔单晶MgO整体式催化材料在700°C实现CH4/CO2的完全转化,运行500小时性能无明显衰减。多孔单晶整体催化材料对构筑表界面精细结构具有独特优势,对表界面催化机制研究具有重要参考意义。
该课题组长期从事多孔单晶与多相催化研究,并取得系列进展: CCS Chem. 2021, 3, 1341-1351; Angew Chem Int Ed, 2021, 60, 9311; Angew Chem Int Ed, 2021, 60, 5240; Adv Funct Mater, 2021, 31, 2008900; Angew Chem Int Ed, 2020, 59, 16440; ACS Catal 2020, 10, 3505; Angew Chem Int Ed, 2020, 59, 8891; Nat Commun, 2019, 10, 3618; Nat Commun, 2019, 10, 4727; Adv Mater, 2019, 1806552; Nat Commun, 2019, 10, 1173; Nat Commun, 2019, 10, 1550; Sci Adv, 2018, 4, eaar5100; Mater Horiz, 2018, 5, 953; Nat Commun, 2017, 8, 2178; Nat Commun, 2017, 8, 14785。
相关研究成果发表在Angewandte Chemie International Edition上。研究工作得到国家重点研发计划变革性技术关键科学问题重点专项、国家自然科学基金重大研究计划重点项目和中科院战略性先导科技专项(B类)等的支持。

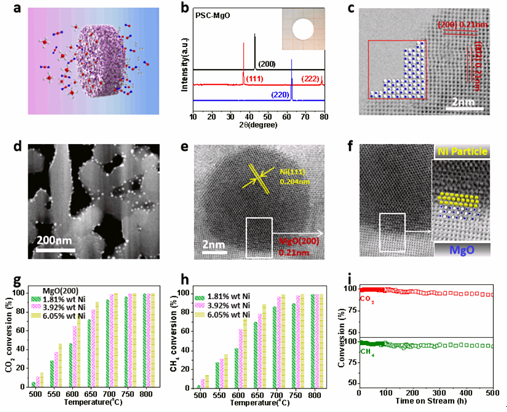

多孔单晶MgO整体式催化材料增强甲烷二氧化碳干重整
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
