1221
2021-07-26
近日，中国科学院大连化学物理研究所无机膜与催化新材料研究组研究员杨维慎、副研究员班宇杰团队提出以简单“零维分子”——2-甲基咪唑（mim）为基元，构筑高选择性分子筛膜，实现氢气（H2）和二氧化碳（CO2）分子的有效分离。该“零维”分子筛膜在高纯H2获取及CO2捕获中具有重要应用潜力。
分子筛膜一般由纳米孔材料（例如沸石、金属-有机骨架）等制备得到。其本征孔结构可实现分子传输分离，在高效、低能耗化工分离领域发挥重要作用。现有研究的经典分子筛膜是以三维微米晶粒或二维纳米片为主要构筑基元，但是由于基元间属“弱连接”，晶间缺陷不可避免，因此分子筛膜分离的选择性受到限制。
该工作中，科研人员借助具有开放金属位的活性基层，诱导mim蒸气分子在活性基层上定向“着陆”，实现“零维分子”的有序组装，形成高度取向的超分子阵列膜（Supramolecule array membrane, SAM），即“零维”分子筛膜，可利用该分子筛膜的埃米级分子间隔，实现精确筛分具有微小尺寸差异的H2（0.289nm）和CO2（0.33nm）分子。研究发现，“零维”分子筛膜中的构筑基元凭借超分子的相互作用有序聚集，可消除经典分子筛膜的晶间缺陷，与目前性能最优的分子筛膜相比，其H2和CO2的分离选择性提高了一个数量级。“零维”分子筛膜以“零维分子”直接作为基元构筑新一代分子筛膜，该理念变革了传统分子筛膜的构筑基元类型、微观堆砌模式和分离传输通道，对分子筛膜发展具有指导意义。
相关研究成果以High-selective Supramolecule Array Membrane Made of Zero-dimensional Molecules for Gas Separation为题，发表在《德国应用化学》（Angewandte Chemie International Edition）上。研究工作得到国家自然科学基金委员会重大项目、中科院战略性先导科技专项（B类）“能源化学转化的本质与调控”等项目的支持。

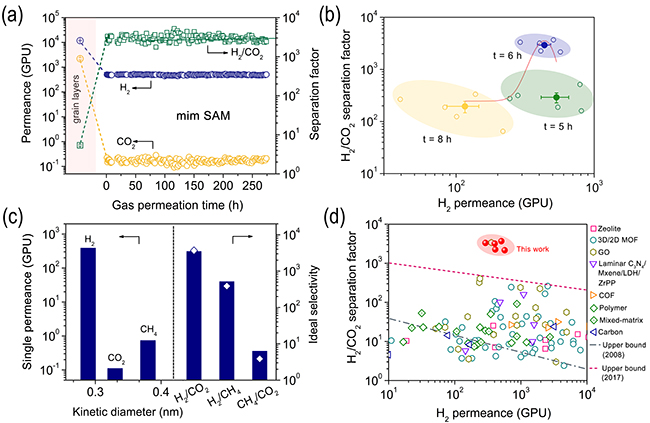

SAM气体渗透性质
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
