1321
2021-07-30
【颗粒在线 科技前沿】近日，中国科学院电工研究所马衍伟团队在高性能MXene复合材料制备、MXene基锂离子电容器研制方面取得新进展，相关研究成果发表在《先进功能材料》上。
MXene作为一种新型二维过渡金属碳化物，具有与石墨烯类似的结构特点，在储能领域得到广泛研究。然而，MXene本身比容量低，因此构建合理的纳米结构、保留二维材料特征、引入高储锂容量成为MXene在高性能电极材料应用方面的挑战。
前期，研究团队利用剥离Ti3C2Tx MXene时使用的四丁基铵离子（TBA+）作为阳离子中间体，有效削减Ti3C2Tx和氧化石墨烯（GO）之间的静电斥力，使两种二维材料形成面对面排列结构，制备出具有优异比容量和倍率性能的Ti3C2Tx/rGO复合负极材料（Sci. Bull. 2021, 66, 914-924）。在此基础上，科研团队利用水热法制备热力学稳定的1T相MoS2，并在二维Ti3C2Tx上原位生长，制备出1T-MoS2/d-Ti3C2Tx二维复合纳米材料。在水热过程中TBA+嵌入MoS2层间，扩大层间距离的同时为MoS2注入额外电荷诱导其从2H向1T相转变。扩展的层间空间及1T相MoS2的金属导电性为锂离子在1T-MoS2/d-Ti3C2Tx的扩散降低了能量势垒，有效弥补了正负极之间的动力学差异。此后，研究人员采用1T-MoS2/d-Ti3C2Tx作为负极，多孔石墨烯作为正极，组装成的高性能锂离子电容器能量密度最高可达188 Wh/kg，功率密度最高可达13 kW/kg（以上数据基于电极材料质量），5000次充放电循环后容量保持率为83%。研究表明，1T-MoS2/d-Ti3C2Tx作为高性能锂离子电容器的负极材料具有较好的应用前景，为高性能锂离子电容器的开发提供了新思路。
研究工作得到国家自然科学基金、中科院大连洁净能源研究院合作基金、中科院青年促进会等的支持。

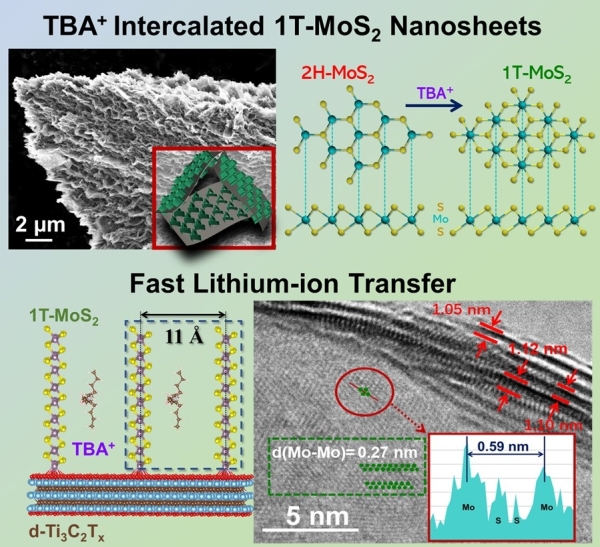

1T-MoS2/d-Ti3C2Tx二维复合纳米材料结构示意图
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
