1308
2021-09-02
颗粒在线讯：金属N-杂环卡宾（M-NHC）配合物作为一类重要的金属有机化合物，在药物、材料和催化等领域应用广泛。与传统的膦配体相比，具有σ-供电子特性的NHC配体使M-NHC配合物在催化过程中具有更高的活性和稳定性，该类配合物已被广泛用作各种化学反应的均相高效催化剂。而均相M-NHC催化剂往往面临失活和催化剂回收困难等问题，限制了其在催化领域的进一步应用。将均相M-NHC催化剂嫁接在多孔材料孔壁上实现多相化是解决这些问题的有效手段。然而，此前研究尝试将M-NHC配合物共价接枝到传统无机或有机多孔材料如二氧化硅或无定形聚合物上，较大程度上受到载体孔隙率低、传质慢、活性低的限制。金属-有机框架（MOFs）材料作为具有精确结构、高比表面积、可调成分和孔结构的晶态多孔材料，是理想的催化材料。而传统的强碱拔氢方法以及使用不溶解的Ag2O方法与固相MOFs的结构稳定性不匹配，使M-NHC固载在MOFs中用于催化的研究较少，且缺少通用、合理的制备策略。如何设计温和、普适的合成策略制备M-NHC@MOFs材料应用于非均相催化体系中，对于MOF基催化材料的发展具有重要的科学意义。
近日，中国科学院福建物质结构研究所研究员曹荣和黄远标，以前期多孔咪唑嗡盐框架系统性研究为基础，在介孔咪唑嗡盐功能化的MOF中，利用可溶性银源AgOC(CF3)3作为前驱体代替传统的Ag2O，设计了一种新的温和策略来制备M-NHC@MOFs催化材料，避免了强碱可能会破坏MOFs结构的问题。AgOC(CF3)3在常见的非质子溶剂如CH2Cl2中具有良好的溶解性，且易与咪唑基团反应形成Ag-NHC络合物，之后通过转金属化反应可以制备目标M-NHC@MOFs催化材料。该策略制备的Pd-NHC-MIL-101和Ir-NHC-MIL-101，具有优异的催化性能和结构稳定性，在催化Suzuki-Miyaura偶联反应以及氢转移反应中，TOF分别达330 h-1和327 h-1，远超同体系下已报道的其他非均相材料，催化活性可以媲美均相M-NHC分子催化剂，同时具有良好的结构稳定性和循环稳定性。该研究发展的制备策略具有一定的普适性，为设计其他含有M-NHC活性位点的多孔催化材料提供了思路。
相关研究成果发表在National Science Review上。

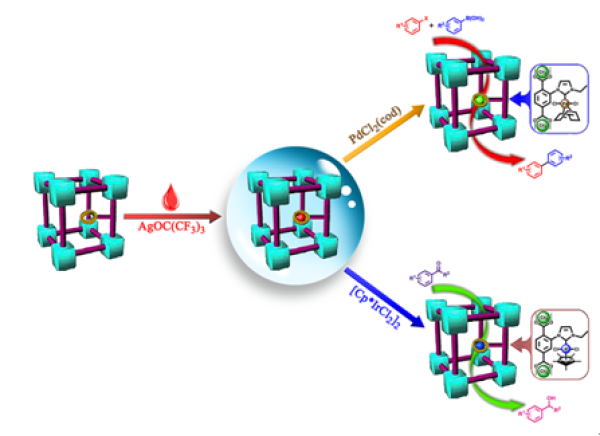

M-NHC@MOFs合成示意图及催化应用
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
