1373
2021-09-06
颗粒在线讯：近日，中国科学技术大学化学与材料科学学院吴长征教授实验课题组和工程科学学院近代力学系吴恒安教授理论计算课题组合作，合成了超小尺寸的铂基金属间化合物电催化剂，基于该催化剂组装的质子交换膜燃料电池在30000次循环耐久性测试后仍然能维持81.5%的放电功率，实现燃料电池的高功率放电和长久循环稳定性，并揭示了电池内三相界面的传质机理。相关成果于8月发表在《美国科学院院报》(PNAS)杂志上 (Proc. Natl. Acad. Sci. 2021, DOI: 10.1073/pnas.2104026118 )。
质子交换膜燃料电池相对于其他种类电池具有放电功率大、无污染等优势，其中阴极氧还原反应是电池全反应的速控步骤。铂基金属间化合物，因其长程有序结构在稳定性上有着天然优势，是下一代燃料电池商用氧还原催化剂体系。当前，铂基金属间化合物依然存在颗粒尺寸较大等问题，导致铂利用率和质量活性降低，成为制约燃料电池性能提升的关键瓶颈问题之一。

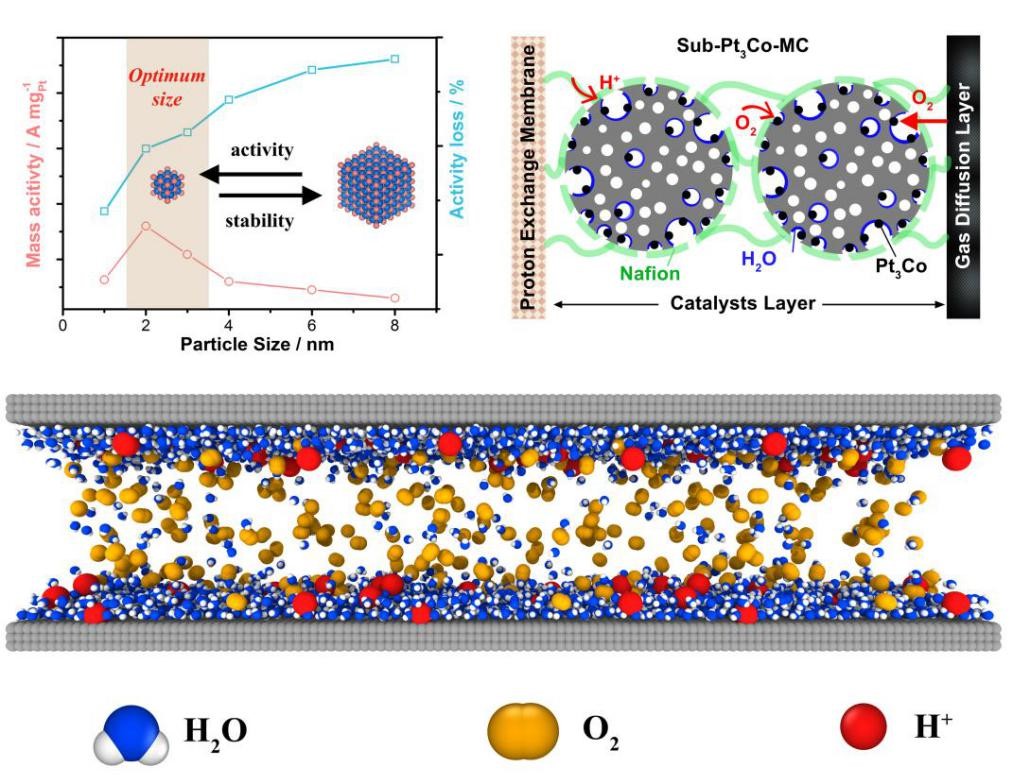

超小尺寸铂基金属间化合物在燃料电池膜电极中的结构设计与优化
针对这一挑战，吴长征教授团队合成了系列具有2 nm左右超小尺寸铂基金属间化合物Pt3Co、PtCo、Pt3Ti颗粒。由超小尺寸Pt3Co金属间化合物颗粒组装出燃料电池比商业Pt/C的功率密度高出530 mW/cm-2。在耐久性测试中，超小尺寸的Pt3Co颗粒在30000圈循环后质量活性依然可以达到0.75 A/mg。同时，位于介孔碳内部的铂基金属间化合物颗粒有利于燃料电池工况下三相界面优化。理论计算表明，介孔内部可以高效地完成质子和氧气的传输并实现动态平衡，大大降低电池传质阻力，同时防止离聚物对电池催化剂的毒化作用。
该项研究基于超小尺寸铂基金属间化合物从纳米到介观尺度系统优化了催化剂在燃料电池膜电极中的结构设计并实现高性能表达，为燃料电池阴极催化材料提供了新思路。
中国科学技术大学吴长征教授课题组博士后程晗、博士生桂仁杰和吴恒安教授课题组博士后余昊为本论文的共同第一作者，吴长征教授为通讯作者。此项研究工作得到了国家重点基础研究发展计划项目、国家自然科学基金项目、中国博士后科学基金项目、安徽省自然科学基金等专项经费的资助。
论文链接：https://www.pnas.org/content/118/35/e2104026118
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
