1462
2021-09-07
颗粒在线讯：在过去的十年里，有机无机杂化钙钛矿太阳能电池蓬勃发展，最新认证的能量转换效率高达25.5%，足以媲美已经商业化的晶硅太阳能电池和碲化镉薄膜太阳能电池。然而，杂化钙钛矿太阳能电池长期运行稳定性较差是这种光伏器件进一步发展且实现商业化的最大瓶颈。当暴露于热、光、水分和氧气等外界环境因素时，钙钛矿材料中固有的晶体缺陷容易成为其相变及分解的起始位点。鉴于此，协同钝化金属卤化物钙钛矿材料中固有的正、负离子缺陷，有望从根本上解决钙钛矿太阳能电池长期运行稳定性差这一问题，但这至今仍是一项艰巨的任务。
在中国科学院战略性先导科技专项和闽都创新实验室自主部署基金等支持下，中科院福建物质结构研究所洪茂椿课题组与北京大学赵清课题组合作，通过一种简单的两步异质外延生长法成功地将立方相CaF2嵌入α相CsPbI3钙钛矿的晶格中，将这种复合纳米材料沉积在杂化钙钛矿Cs0.05FA0.81MA0.14PbI2.55Br0.45 (CsFAMA)薄膜的晶界及表面上，制备出了高效且长期运行稳定的钙钛矿太阳能电池。通过结合实验结果与第一性原理计算，可以证实所得到的CsPbI3/CaF2复合纳米材料中的CaF2成分不仅可以钝化CsPbI3钙钛矿自身的固有缺陷，还可以有效抑制杂化钙钛矿CsFAMA薄膜作为光吸收活性层的太阳能电池中的离子迁移。研究发现，基于CsPbI3/CaF2沉积CsFAMA薄膜的太阳能电池的平均能量转换效率达到20.45%，与没有沉积CsPbI3/CaF2的对照器件的19.33%形成鲜明对比。更为重要的是，CsPbI3/CaF2沉积的钙钛矿太阳能电池在AM 1.5G太阳光照下最大功率点稳定运行1000小时后仍可保持其初始效率的85%，这远优于对照器件和CsPbI3沉积的钙钛矿太阳能电池的T85器件寿命，这两者分别为315和125小时。
该工作为稳定全无机钙钛矿α相的晶格提供了一条有效途径，也为构建具有优异稳定性的高效光伏器件提供了更多可能。上述工作近期发表在《先进功能材料》上，相关研究成果已申请发明专利。

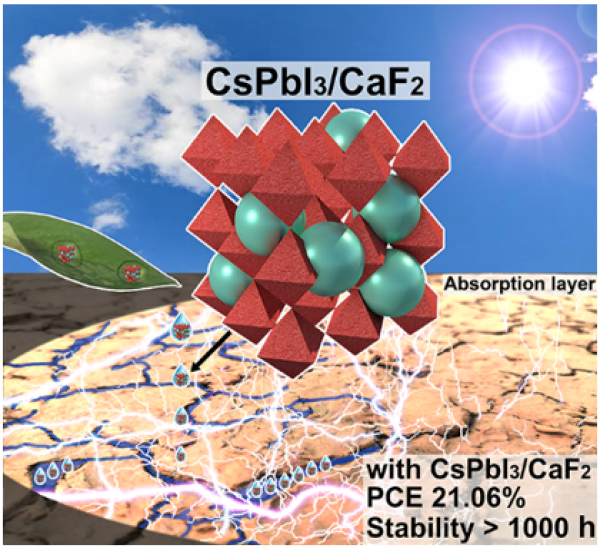

异质结构的CsPbI3/CaF2复合纳米光电材料用于制备高效且超稳定的钙钛矿太阳能电池示意图
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
