颗粒在线讯:江南大学刘天西教授,南京工业大学汪勇教授等研究人员在《 Nano Lett》期刊发表名为“Chemically Laminating Graphene Oxide Nanosheets with Phenolic Nanomeshes for Robust Membranes with Fast Desalination”的论文,研究报道了通过高效脱盐的化学层压策略,制备了一种具有短穿透平面路径和紧凑纳米通道的GO/酚醛纳米网格杂化膜。
预合成的酚醛/聚醚纳米片作为酚醛纳米颗粒的前驱体,与GO按不同比例混合,通过真空过滤法制备GO/酚醛/聚醚膜。酸处理后得到GO/酚醛纳米网杂化膜,其中GO和酚醛纳米网通过酯键合,而相邻的酚醛纳米网通过亚甲基键合。这种化学连接的结构使层间间距变得更紧密,降至6.4 Å。酚醛纳米孔的穿透平面为水的快速传输提供了丰富而又短的通道,而收紧的GO纳米通道可以选择性地抑制离子的传输。因此,GO/酚醛纳米网格杂化膜具有高达165.6 L/(m2 h bar)的透水率和97%的Na2SO4截留率,优于其它GO基膜。此外,采用这种方法制备的杂化膜也具有良好的性能稳定性。

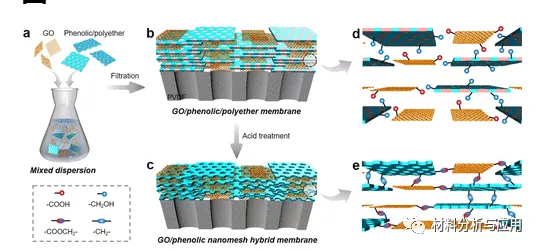

图1. GO/酚醛纳米网格杂化膜的制备示意图。

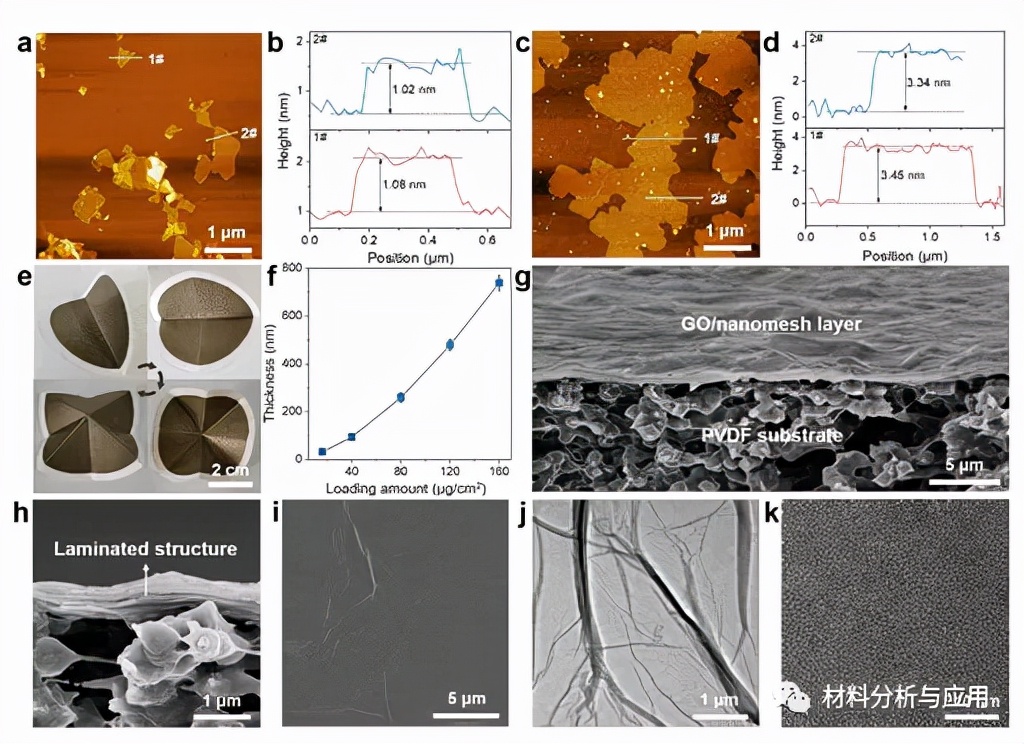

图2. GO/酚醛纳米网格杂化膜的形态

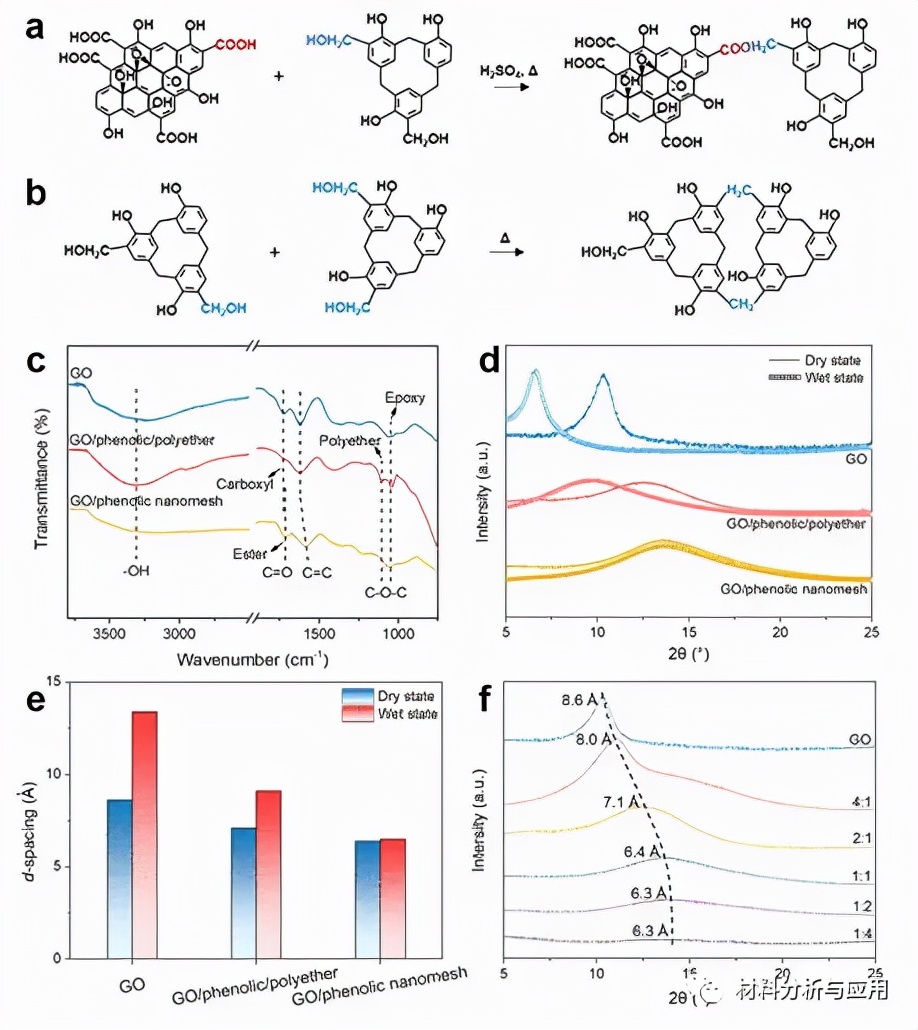

图3. GO/酚醛纳米网格杂化膜的理化特性。

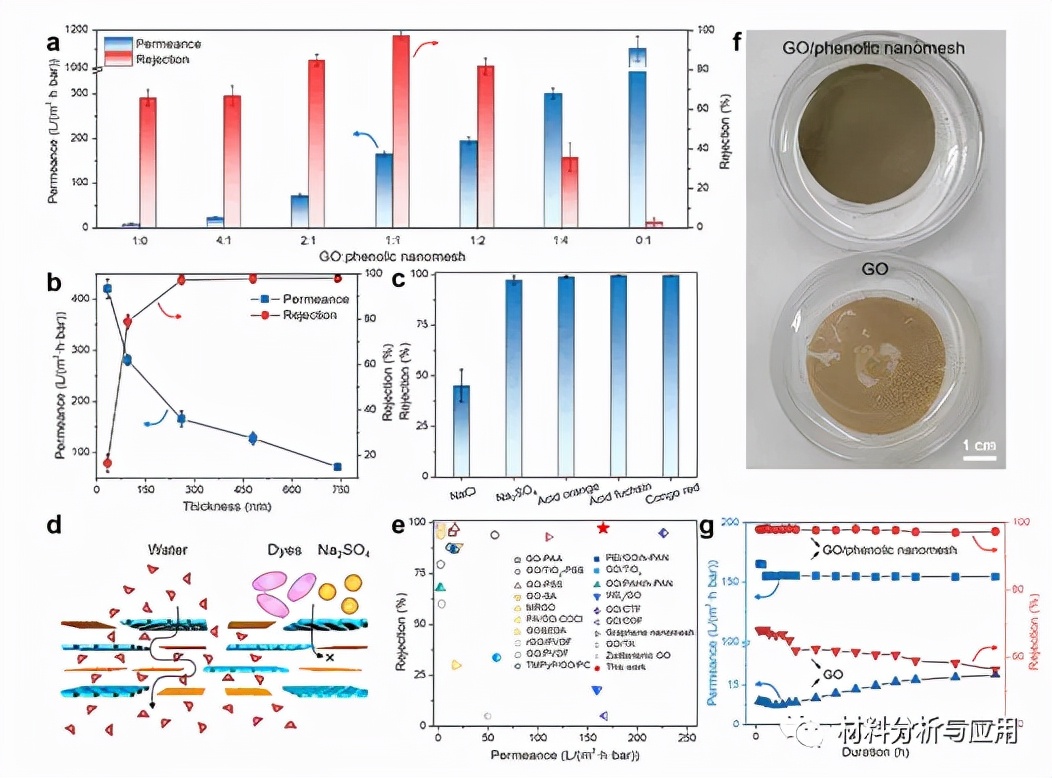

图4、GO/酚醛纳米网格杂化膜的分离性能。
这项工作提供了一种简单的策略,将穿过平面的纳米孔引入到GO膜中进行快速淡化,并展示了化学连接效应在控制层间距中的作用。此外,该策略还有望应用于其他基于2D材料的纳米通道的设计中,以提高其性能。
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
