1017
2021-10-25
颗粒在线讯：当前，3D打印领域所成形的对象尺寸必须小于成型设备尺寸，这大大限制了可成形零件的尺寸范围，较大尺寸的设备并不适合打印大型零件，因为它们占用太多空间并且需要过多的打印时间。现在，ACS Applied Materials & Interfaces期刊报道的一种新材料可用于3D打印受热膨胀的小物体，这种泡沫可用于建筑、航空航天和生物医学。

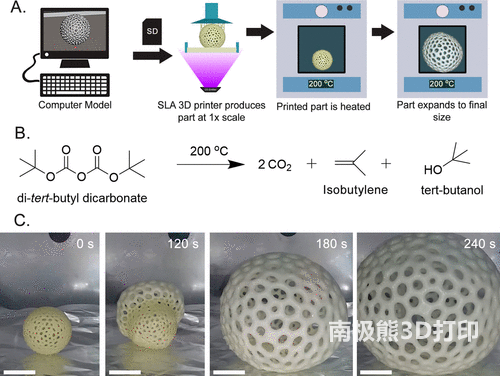

加州大学圣地亚哥分校的David Wirth及其同事开发了一种可膨胀树脂，该树脂可用于使用廉价的市售立体光刻3D打印机打印大型物体。研究人员测试了许多不同的树脂配方，以找到一种可以让他们打印出受热时会膨胀到更大尺寸的物体，他们使用该配方通过3D打印成形一个空心的格子球体，工艺流程如图1。在烘箱中加热球体会导致树脂的挥发性成分以气体形式冒泡出来，这创造了一种多孔的聚苯乙烯泡沫状材料，其体积比原始打印对象大40倍。
图1 打印区域两次划分

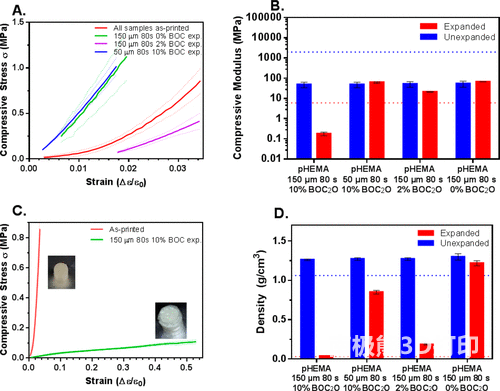

为了验证膨胀样品的机械性能，对样品进行了压缩性能测试。结果如图2，加热后，没有明显膨胀的样品的机械刚度增加，显著膨胀的样品的机械性能发生了巨大变化，刚度和密度都急剧下降。使用这种方法，该团队还3D打印了许多其他模型，包括一艘船，它在扩大后可以承载约20倍的重量，以及一个风力涡轮机，它可以在更大的尺寸下产生少量电力。尽管这种新材料不如聚苯乙烯泡沫那么坚固，但总有一天它可以用于缓冲、机翼、浮力辅助设备，甚至是宇航员的可扩展栖息地。
图2 泡沫聚合物和原始聚合物的压缩性能测试
参考文献：
David M. Wirth, Anna Jaquez, Sofia Gandarilla, Justin D. Hochberg, Derek C. Church, and Jonathan K. Pokorski. Highly Expandable Foam for Lithographic 3D Printing. ACS Applied Materials & Interfaces 2020 12 (16), 19033-19043
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
