当前位置: 资讯 - 科技前沿

厦门大学《Carbon》:通过激光还原氧化石墨烯轻松制备用于无接触式人机界面的快速响应柔性温度传感器

来源:材料分析与应用 1748 2021-11-02

颗粒在线讯:温度传感器在医疗保健、人机界面、机器人等领域不可或缺。然而,仍然需要轻松快速地制造具有良好性能的柔性温度传感器。本文,厦门大学周伟教授团队在《Carbon》期刊发表名为“Facile fabrication of a fast-response flexible temperature sensor via laser reduced graphene oxide for contactless human-machine interface”的论文,研究基于用于无接触式人机界面的激光还原氧化石墨烯(GO),以一种简便的方式制备了一种快速响应的柔性温度传感器。系统地研究了GO浓度和激光扫描线间距对温度传感器灵敏度的综合影响。揭示了两个关键工艺参数、材料特性和传感器灵敏度之间的内在相关性。

通过激光还原氧化石墨烯轻松制备用于无接触式人机界面的快速响应柔性温度传感器

结果表明,当GO浓度为4mg/mL且扫描线间距为0.12mm 时温度传感器达到了0.37% °C -1的最高灵敏度。采用优化工艺参数制作的温度传感器还具有响应时间快、线性好、滞后小、重复性好、性能稳定等特点,成功用于监测人体呼吸、吹气和曲面温度时空变化。传感器还可以检测手指接近度。此外,还制造了一个3×3柔性温度传感器阵列,用于非接触式密码锁解锁。制造的阵列揭示了本研究中开发的传感器在无接触式人机界面方面的巨大潜力。

通过激光还原氧化石墨烯轻松制备用于无接触式人机界面的快速响应柔性温度传感器

图1. (a) 柔性温度传感器的制造。(b) 温度传感器示意图。(c) 在正常状态下制造的柔性温度传感器的光学图像。(d) 弯曲柔性温度传感器的光学图像。

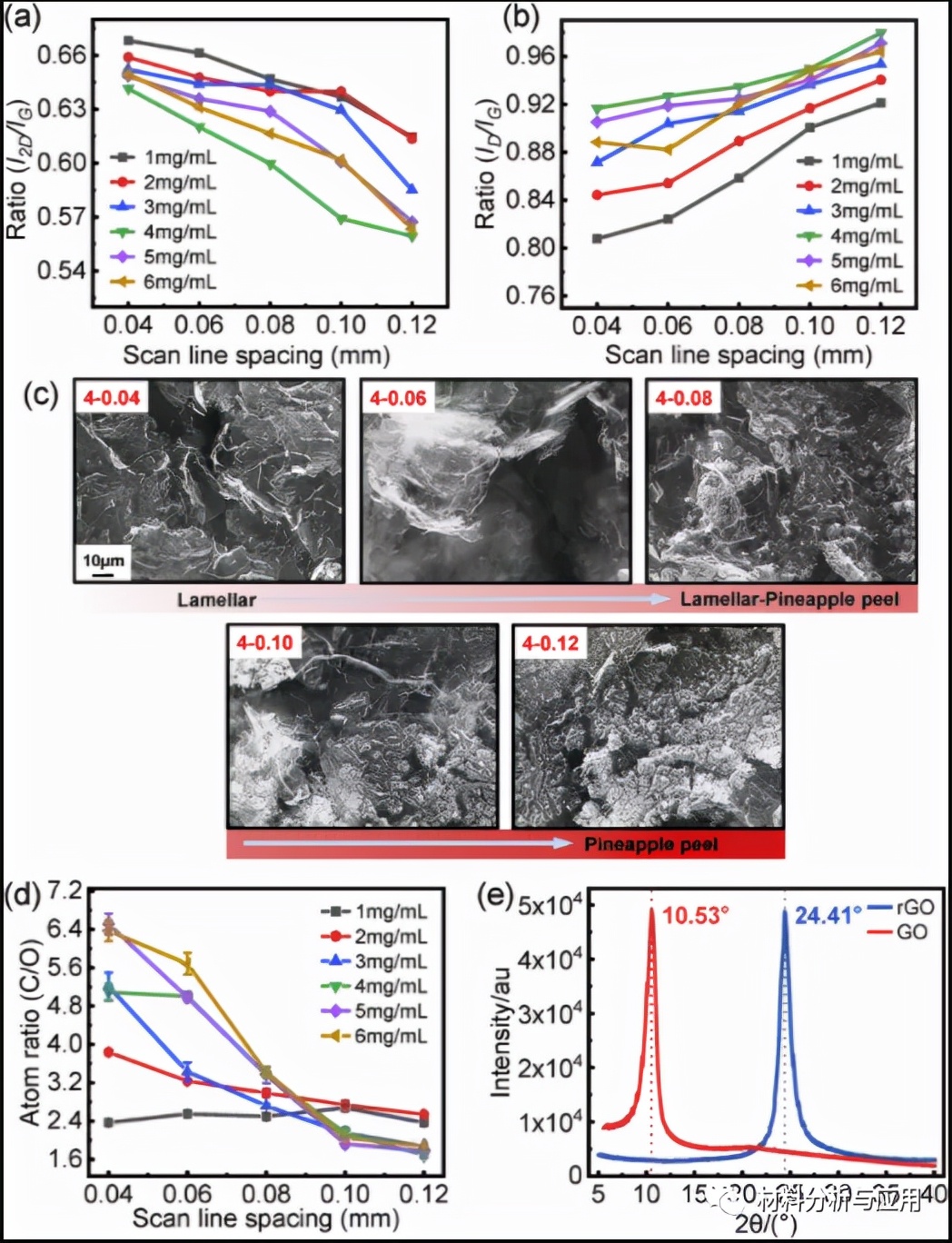

图2、LrGO的拉曼光谱表征

图2. LrGO的拉曼光谱表征

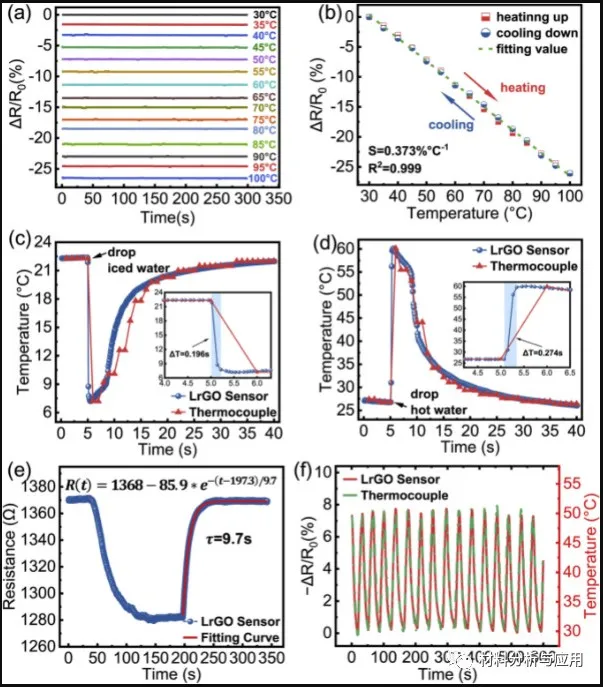

图3、传感器稳定性,延迟性,响应/恢复时间,和可重复性

图3. 传感器稳定性,延迟性,响应/恢复时间,和可重复性

快速响应柔性温度传感器

图4. (a) 传感器在弯曲角度为 10°、20°、30° 和 40° 时的归一化初始电阻。

(b) 传感器在弯曲角度为 0°、10°、20°、30° 和 40° 时的归一化温度响应。

(c) 弯曲500和1000次循环后归一化电阻的变化。

(d) 从65%到95% RH的湿度稳定性测试。

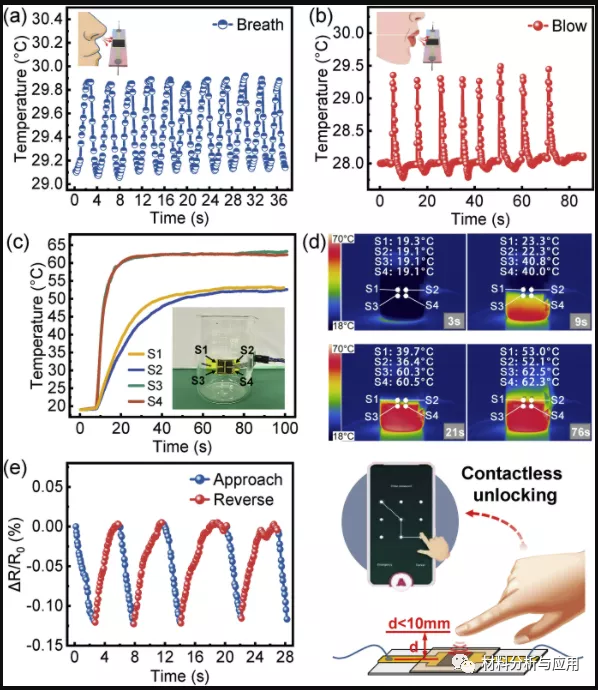

图5.传感器应用测试

图5. 传感器应用测试

图6、无接触人机界面应用测试

图6. 无接触人机界面应用测试

基于 LrGO 以简便快速的方式制造了具有接近检测的快速响应柔性温度传感器。结果成功证明,开发的柔性LrGO温度传感器可用于无接触式人机界面。

文献:https://doi.org/10.1016/j.carbon.2021.10.064

版权与免责声明:


(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。


(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。


(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。

热点新闻推荐
COPYRIGHT 颗粒在线KELIONLINE.COM ALL RIGHTS RESERVED | 津ICP备2021003967号-1 | 京公安备案 11010802028486号
