颗粒在线讯:研究析氢反应(HER)催化剂,用于高效产氢对于缓解能源危机、实现碳达峰和碳中和的战略目标具有重要意义。Pt/C被认为是一种高效的HER催化剂,然而,由于资源稀缺,成本高,以及可能引起的重金属污染,限制了其大规模应用。因此,开发可替代的非金属催化剂成为该领域的研究热点。二维有机框架薄膜材料是有机化合物通过共价键或配位键形成的二维多孔网状材料,由于具有高度有序的孔洞结构、大的比表面积和可调控的活性位点,在催化产氢、储能、传感等领域展现出巨大的应用前景。
在中国科学院先导B专项和国家自然科学基金委的支持下,化学研究所有机固体重点实验室刘云圻课题组的科研人员开展了二维有机框架薄膜材料的可控组装及规模化制备研究,并取得了系列研究进展(Angew. Chem. Int. Ed. 2021, 60, 2887;Adv. Mater. 2021, 33, 2007741;Angew. Chem. Int. Ed. 2021, 60, 17440)。
最近,该课题组科研人员提出了近平衡液相生长法,在相对温和的反应条件下,通过2,7-二-叔丁基芘-4,5,9,10-四酮 (t-BPT), 芘-4,5,9,10-四酮(PT)与2,3,6,7,10,11-六氨基三苯六盐酸盐(TPHA)之间的自发反应,制备了结构稳定的高共轭的二维共价有机框架材料BPT-COF和PT-COF(图1)。该方法避免了高温、高压、封管等苛刻条件,是低成本、高效制备吡嗪连接的COF的有效途径。在此基础上,科研人员通过原位生长和真空过滤成膜方法,进一步组装了厚度可控的二维共价有机框架/石墨烯复合薄膜材料,并将其应用于析氢反应。该复合薄膜具有大量的活性位点和优异的电学性质,展现出高效的催化活性,在10 mA cm–2的电流密度下,过电位仅为45 mV,高于目前报道的非金属催化剂的性能,并接近20%含量的商用Pt/C性能。另外,他们通过理论建模解释了高效HER催化活性的内在机理。相关研究工作发表在Angew. Chem. Int. Ed. 杂志上(DOI: 10.1002/ange.202113067)。文章的第一作者为博士生白一超,通讯作者为陈建毅研究员、董际臣研究员和刘云圻院士。

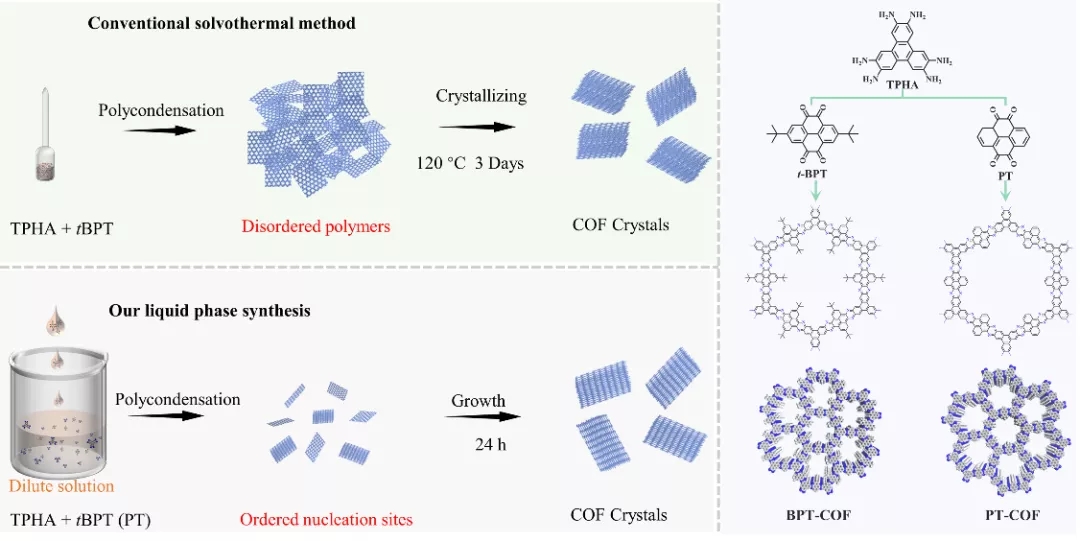

图1. 近平衡液相法与传统溶剂热法制备二维有机框架材料的对比。 左上图为传统溶剂热法,需要高温、高压、封管等苛刻条件,聚合后通过长时间晶化,形成框架材料;左下图为近平衡液相生长法,在稀溶液、开放体系中直接成核、生长,形成框架材料,室温下制备,条件相对温和;右图为本工作制备BPT-COF和PT-COF两种二维有机框架材料的示意图。
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
