1489
2021-12-06
颗粒在线讯：近年来，国内高端聚烯烃材料，尤其是聚烯烃弹性体材料的市场需求旺盛，并保持快速增长。开发高聚合活性、高共聚能力的烯烃聚合催化剂来制备聚烯烃弹性体材料，能够推动我国高端聚烯烃行业进入新阶段。

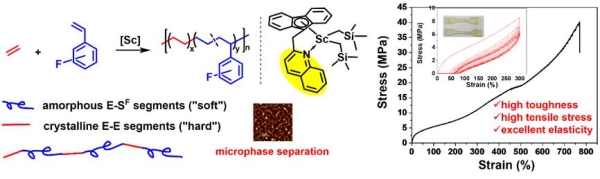

最近，基于前期对催化剂结构设计、合成、优化的探索与积累，中国科学院长春应用化学研究所研究员崔冬梅团队设计合成了一类限制几何构型的喹啉-亚甲基-芴基钪双烷基配合物。该催化剂在有机硼盐和烷基铝的活化下，温和条件下即可催化邻/间/对氟苯乙烯（o/m/pFS=SF）与乙烯（E）的共聚合，活性高达1.8×106gmolSc-1h-1，所得共聚物具有一个来自E-SF无规共聚链段的玻璃化转变温度（Tg =-22.2℃- 5.1℃）和一个来自结晶性连续E-E链段的熔点（Tm=42.3℃-130.2℃），在室温下表现出热塑性弹性体（TPE）的性质，拉伸强度最高为39.5MPa，断裂伸长率为774%。将聚合物重复拉伸至300%的应变10次后，残余应变只有75%，表明E-SF共聚物具有优异的弹性恢复性能（如图）。E-SF共聚物优异的力学性能得益于其微相分离的形貌结构，E-E链段作为物理交联点，将柔性的E-SF链段连接成聚合物网络，赋予材料优异的强度和韧性。
DFT理论计算表明，配合物喹啉侧臂的电子效应和位阻作用在形成特殊序列结构的E-SF共聚物上起决定性作用：喹啉侧臂的弱吸电性增加了中心金属的Lewis酸性，提高乙烯聚合的活性，有利于形成连续的结晶性链段，由动力学控制；喹啉侧臂的位阻作用在一定程度上阻碍了体积较大的对氟苯乙烯插入，使其只能离散式地插入到聚合物主链上，不能连续插入，由热力学控制。
综上所述，该工作通过调节催化剂的位阻和电子效应，实现了对共聚物序列结构的调控，高活性制备出力学性能优异的功能化聚烯烃热塑性弹性材料。相关研究成果在Angewandte Chemie International Edition上发表。研究工作得到国家自然科学基金的资助。
乙烯与氟苯乙烯共聚合制备力学性能优异的热塑性弹性体材料
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
