1505
2021-12-21
颗粒在线讯：近日，Nature Catalysis发表了中国科学院宁波材料技术与工程研究所在耦合场催化领域题为Decreasing the catalytic ignition temperature of diesel soot using electrified conductive oxide catalysts的最新研究成果。该研究由宁波材料所非金属催化团队研究员张建、济南大学教授张昭良与中科院磁性材料与器件重点实验室研究员钟志诚合作完成。
催化燃烧是有效降解碳基污染物的普遍方法，研究人员在活性位设计合成与反应机理研究上持续取得进展。传统催化燃烧方法虽然可以将碳烟起燃温度降至排气温度范围内（～300℃）以实现其被动消除，但车辆处于频繁怠速状态下排气温度低于200℃，现有技术较难突破这一温度限制。
宁波材料所非金属催化团队多年来致力于多相催化研究，开发用于生物质转化与典型化工反应的高效多相催化材料（Nat. Commun., 2015, 6, 7181; Appl. Catal. B, 2021, 297, 120396; Chem. Comm, 2013, 49, 8151; Green Chem., 2021, 23, 3241等）。该研究中，科研人员尝试将非传统的电加热方式引入催化燃烧过程，创新地发展了碳烟燃烧的电气化催化方法。对导电纳米金属氧化物施加低电压形成贯穿电流，产生电热效应和电子效应引发与之接触的碳烟燃烧反应，依托负载钾的纳米氧化锡锑导体催化剂，设计了程序控制电功率线性增长的电气化策略。在通电初始5分钟内可完成50%以上的碳烟转化、燃烧温度在75℃以下，显著降低了燃烧温度对催化剂-碳烟接触方式的依赖，性能远优于传统热催化反应（50%碳烟转化率温度＞300℃）。该方法只需施加低电压即可实现碳烟的高效催化净化，摆脱了外加热源并减少了热传递损失，能耗可降低一到两个数量级。
科研人员通过机理研究揭示电流可驱动催化剂晶格氧移动，促进晶格氧与碳烟的反应，从而提升活性结构催化碳烟燃烧活性。此外，科研人员还发现了导电催化剂颗粒与碳烟颗粒之间相对的电场力流化效应，即两种颗粒在电场库伦力作用下会产生逆向运动，该效应可增强催化剂和碳烟之间的接触。催化燃烧电气化方法突破了传统热催化的碳烟起燃温度限制，有望用于柴油车及油电混动车尾气后处理，即以车载电源为动力并将电气化策略集成到电子控制单元，实现碳烟颗粒物排放的实时控制。
该成果已申请中国发明专利2项、申请PCT专利1项，获授权中国实用新型专利1项、获软件著作权1项。基于纳米电热催化的整体器件也在甲醛降解、杀毒灭菌等场景体现出优异性能。
上述工作得到中科院前沿科学重点研究计划、中科院海西创新研究院、国家自然科学基金、辽宁省兴辽英才计划、山东省重点研发计划等的资助。

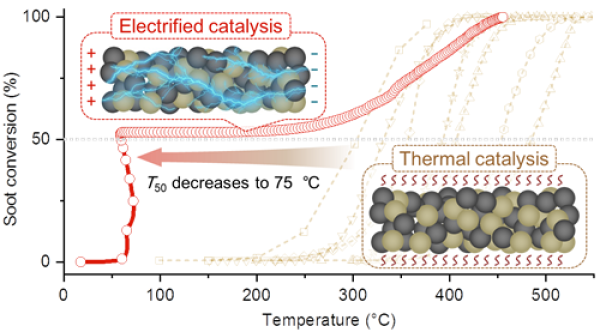

图1.电气化催化与传统热催化的碳烟起燃温度比较图

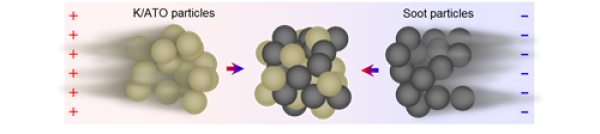

图2.导电催化剂颗粒与碳烟颗粒电场力流化效应增强接触示意图
上一篇： 城市环境所锰基催化剂催化燃烧挥发性有机化合物研究取得进展
下一篇： 科研人员制备出双层硼烯
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
