1365
2021-12-21
颗粒在线讯：太阳能光伏发电是推动“碳达峰，碳中和”的重要力量。以非晶硅和晶体硅（a-Si:H/c-Si）构建的异质结（SHJ）太阳能电池近年来不断取得进展。然而，SHJ电池中的a-Si:H薄膜会带来较严重的寄生光吸收，并且设备和工艺成本较高。采用宽带隙过渡金属氧化物（TMO）替代a-Si:H在减少寄生光吸收、提升光电流，以及降低成本等方面具有重要潜力。近年来，中国科学院上海高等研究院基础交叉研究中心研究员李东栋团队，在a-Si:H/c-Si异质结电池的产业化技术和TMO/c-Si异质结电池的前瞻研究等方面开展了深入研究。前期研究中已发现电池中界面的演变，并针对效率和稳定性的提升提出一系列改良方案 (ACS Applied Materials & Interfaces, 2021, 13, 28415；Solar RRL, 2021, 5, 2100169；Advanced Functional Materials, 2020, 30, 2004367；ACS Applied Materials & Interfaces, 2020, 12, 36778；Solar RRL, 2019, 3, 1900274)。
近期该团队针对TMO/c-Si异质结电池空穴传输层，提出了提升载流子选择性的新策略。相关研究成果以NiOx/MoOx Bilayer as an Efficient Hole-Selective Contact in Crystalline Silicon Solar Cells为题，发表在Cell Reports Physical Science上。
该工作使用NiOx/MoOx叠层结构作为c-Si电池的空穴传输层，有效提高了空穴载流子的选择性。一方面，高功函数的MoOx使c-Si表面的能带向上弯曲，促进空穴载流子的有效提取；另一方面，NiOx与c-Si较大的导带偏移进一步阻挡电子传输。得益于此，采用NiOx/MoOx叠层结构的c-Si太阳能电池实现了21.31%的效率。此外，通过UV/O3处理在硅表面形成超薄的SiOx，可进一步提高空穴提取能力，效率提升至21.60%。这是迄今为止，以MoOx作为空穴选择性传输层且未使用a-Si:H薄膜的c-Si太阳电池中所报道的最高效率。
研究工作得到中科院上海微系统与信息技术研究所研究人员的帮助，以及国家自然科学基金、上海市自然科学基金、山西省科技厅等的支持。
图1.MoOx/c-Si和NiOx/MoOx/c-Si异质结的能带结构以及电子和空穴浓度分布

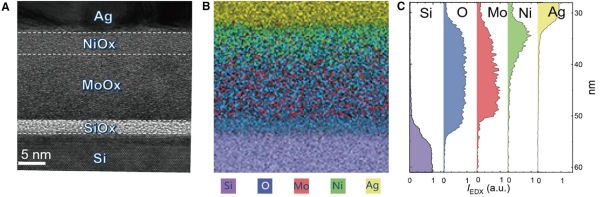

图2.NiOx/MoOx/SiOx/c-Si界面的微观结构及元素分布
图3.MoOx/c-Si和NiOx/MoOx/c-Si异质结太阳电池的电流密度-电压（J-V）曲线
上一篇： 过程工程所开发聚赖氨酸分离纯化生产新工艺
下一篇： 3D打印纳米磁铁揭示磁场中的图案世界
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
