1011
2022-03-23
颗粒在线讯：有机框架材料在能源、催化、存储等领域颇具应用前景，受到广泛关注。不同于传统的有机聚合物材料，有机框架材料不溶解、不融化，难以加工成高质量的薄膜。
中国科学院化学研究所有机固体院重点实验室研究员陈建毅和中科院院士刘云圻，开展了二维有机框架薄膜材料的可控组装及规模化制备策略研究，并取得了系列研究成果（Angew. Chem. Int. Ed., 2021, 60, 2887；Adv. Mater., 2021, 33, 2007741；Angew. Chem. Int. Ed., 2021, 60, 17440；Angew. Chem. Int. Ed., 2022,134,e202113067）。
近日，该课题组提出了一种气体诱导薄膜转化方法，在化学气相沉积系统（CVD）中，通过对苯二甲醛（TPA）蒸汽与1,3,6,8-四-(对胺基苯基)-芘（PyTTA）薄膜之间的化学反应，在玻璃、硅片、铜箔及高定向热解石墨等衬底上制备了高质量的二维PyTTA-TPA共价有机框架（COF）薄膜。研究发现，导入的气态水分子可以插入到前驱体薄膜内，弱化分子间的范德瓦尔斯相互作用，有利于前驱体分子移动、转动，从而为获得结构明确的二维共价有机框架结构提供条件。结合掩模技术，该方法可以实现COF薄膜的图案化生长，与目前的硅加工工艺相兼容，且该方法具有一定的普适性。该方法制备的PyTTA-TPA COF薄膜为p型半导体，电导约为8.40 × 10–6 S/cm，组装成场效应晶体管，器件开关比为105，空穴迁移率为1.89×10–3 cm2 V–1 s–1，相对于报道的其他希夫碱结构的COF材料，提高了近三个数量级。由于该类COF薄膜具有大量的边界和氮活性位点，作为电催化析氢反应（HER）催化剂，也展现出高效的催化活性。
相关研究成果发表在《自然-通讯》（Nat. Commun., 2022, 13, 1411）上。研究工作得到中科院战略性先导科技专项（B类）和国家自然科学基金的支持。

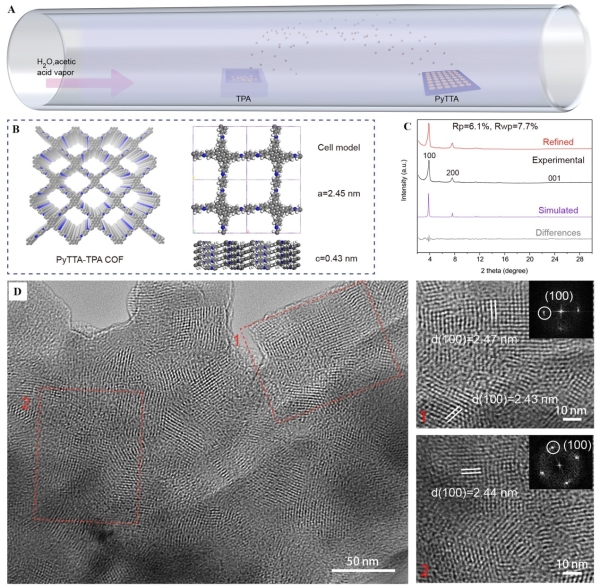

A、化学气相诱导转化法制备PyTTA-TPA COF薄膜示意图，B、PyTTA-TPA COF的结构示意图，C、PyTTA-TPA COF薄膜的理论模拟和实验GIWAXS谱图，D、PyTTA-TPA COF薄膜的TEM照片
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
