1557
2022-03-28
颗粒在线讯：锂基电池正极活性材料中过渡金属的溶解是限制这些电池循环寿命的关键因素。尽管人们已经提出了几种方法来解决这个问题，但是这种有害的过程仍没有被克服。近日，得益于半导体研究的发展，昆士兰大学王连洲教授，Tobias U. Schülli报道了应用外延方法在LiNi0.5Mn1.5O4正极材料上构建了LaTMO3 (TM = Ni，Mn)的原子润湿层。
本文要点：

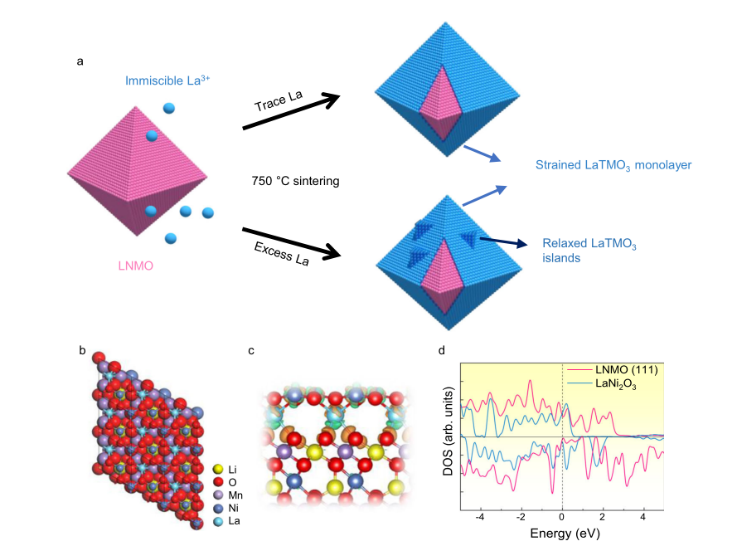

1）研究人员通过实验测量和理论分析证实了Stranski-Krastanov生长，其中应变润湿层在热力学平衡下形成，并且由于表面能和弹性能之间的竞争，它自限于单原子厚度。由于原子级薄且晶体学上连接到尖晶石主晶格，LaTMO3润湿层抑制了过渡金属从正极溶解，而不影响其动力学。
2）实验结果显示，当与石墨碳负极和基于LiPF6的非水电解质溶液结合测试时，外延设计的正极材料具有显著提高的循环稳定性（在290 mA g-1下1000次循环后容量保持率约为77%），平均库仑效率(CE) > 99%。
文章链接：
Zhu, X., Schülli, T.U., Yang, X. et al. Epitaxial growth of an atom-thin layer on a LiNi0.5Mn1.5O4 cathode for stable Li-ion battery cycling. Nat Commun 13, 1565 (2022).
DOI：10.1038/s41467-022-28963-9
https://doi.org/10.1038/s41467-022-28963-9
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
