1439
2022-05-06
颗粒在线讯：纳米复合导电纤维是近年来发展起来的一种轻质材料，具有较高的柔韧性和较强的可织性，可以满足可挠性可穿戴器件的要求。近日，陕西科技大学陆赵情教授采用湿法纺丝法制备了包覆聚吡咯（Ppy）层的轻质多孔芳纶纳米纤维（ANF）和碳纳米管（CNT）气凝胶纤维，用于运动检测和信息传输。
本文要点：
1）首先通过磁力搅拌将ANF/DMSO和CNT/DMSO溶液分散，形成均匀的ANF/CNT/DMSO溶液。其次，将ANF/CNT/DMSO溶液注入去离子水中，得到灰色的ANF/CNT水凝胶纤维，然后用Py溶液浸渍，接着再用FeCl3溶液浸渍。通过Fe3+离子的氧化，在纤维表面原位聚合了Py单体。三维(3D)图像显示了所获得的ANF/CNT/PPy水凝胶纤维表面的轴向取向结构，这是由于纳米材料在管内的轴向流动引起的。

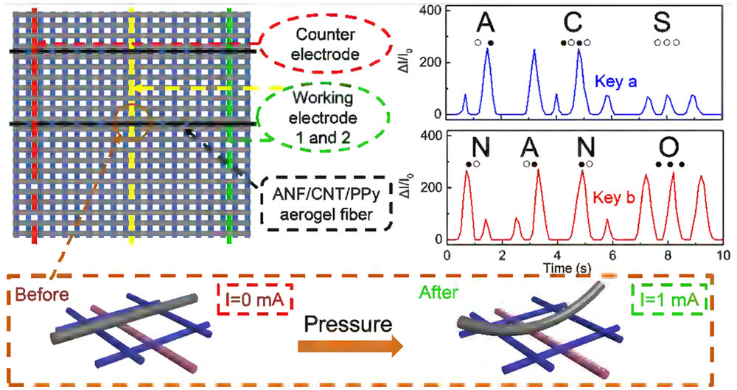

2）ANF/CNT/PPy气凝胶纤维具有低密度（56.3 mg/cm3）、低电导率（6.43 S/m）、低拉伸强度（2.88 Mpa）等特点，可作为高灵敏度（0.12）、长寿命（1000次）的运动传感器。同时，利用气凝胶纤维的导电性来缩短信息传输时间(最高可达46%)。此外，耐高温和耐低温（−196至100 °C）气凝胶纤维也可用作快速加热器和离子溶液检测器。
综上所述，所制备的ANF/CNT/PPy气凝胶纤维可以作为人体健康检测和运动监测的多功能传感器。
文章链接：
Jizhen Huang, In Situ Loading of Polypyrrole onto Aramid Nanofiber and Carbon Nanotube Aerogel Fibers as Physiology and Motion Sensors, ACS Nano, 2022
DOI: 10.1021/acsnano.2c01540
https://doi.org/10.1021/acsnano.2c01540
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
