1851
2022-05-12
颗粒在线讯：钠离子电池是锂离子电池的有益补充，其资源丰富、价格低廉，并具有优异的综合性能，是支撑大规模储能领域发展的候选技术之一。近年来，钠离子层状氧化物（NaxTMO2，TM为过渡金属离子）作为具有应用前景的正极材料得到广泛研究。但与锂离子层状氧化物正极相比，NaO2层中Na+半径较大，Na+-Na+静电斥力较强，NaxTMO2在充放电过程中会发生更多复杂的相变，从而对电化学性能产生不利影响。因此对钠离子电池层状材料的设计制备、组成优化和结构调控提出了更高的要求。
近年来，中国科学院物理研究所/北京凝聚态物理国家研究中心研究员胡勇胜团队在钠离子层状氧化物正极材料方向作了深入探索。近日，针对高熵材料中近乎等摩尔比的活性和非活性过渡金属离子组成显著降低材料的可逆比容量，以及其中昂贵和有毒性的钴和锑离子不利于材料的低成本化和可持续性的问题，物理所/北京凝聚态物理国家研究中心怀柔研究部岗位博士后丁飞翔、容晓晖与副研究员陆雅翔和研究员胡勇胜合作，以O3-NaNi0.4Fe0.2Mn0.4O2（NFM424）正极材料为基底，通过替代二价镍和四价锰离子设计出高熵构型的NaNi0.25Mg0.05Cu0.1Fe0.2Mn0.2Ti0.1Sn0.1O2（HEO424）正极材料。实验结果表明HEO424为纯O3相，其显著扩宽的过渡金属层扩大了Na+八面体-四面体-八面体的传输通道，导致较快的Na+传输动力学；并且显著降低Ni3+八面体的姜泰勒扭曲、Na+/空位有序无序转变和晶格参数变化。上述结构特征使高熵HEO424材料具有较好的倍率性能、优异的长循环稳定性，且过渡金属离子溶解和晶间裂纹得到明显抑制。热稳定性研究发现，HEO424材料具有更高的放热温度和更少的放热量，有利于钠离子层状氧化物热安全性的提升。
相关研究成果以Using High-Entropy Configuration Strategy to Design Na-Ion Layered Oxide Cathodes with Superior Electrochemical Performance and Thermal Stability为题，发表在Journal of the American Chemical Society上。研究工作得到中科院战略性先导科技专项、国家自然科学基金项目、中科院青年创新促进会、中国博士后科学基金资助项目、北京市自然科学基金的支持。
图1.HEO424和NFM424样品的结构和形貌表征

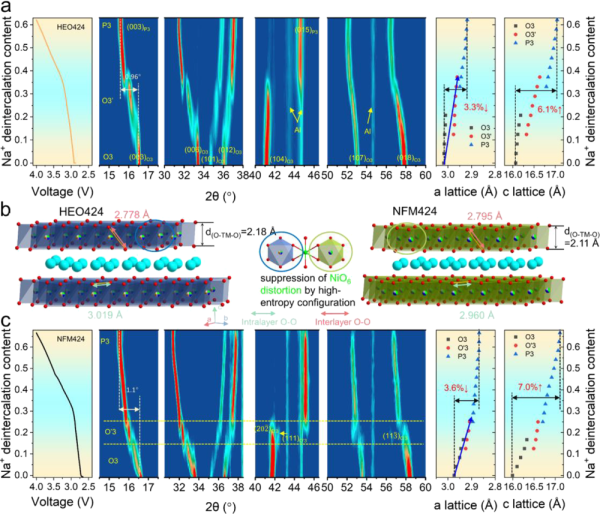

图2.首周充电过程中的结构演变机制

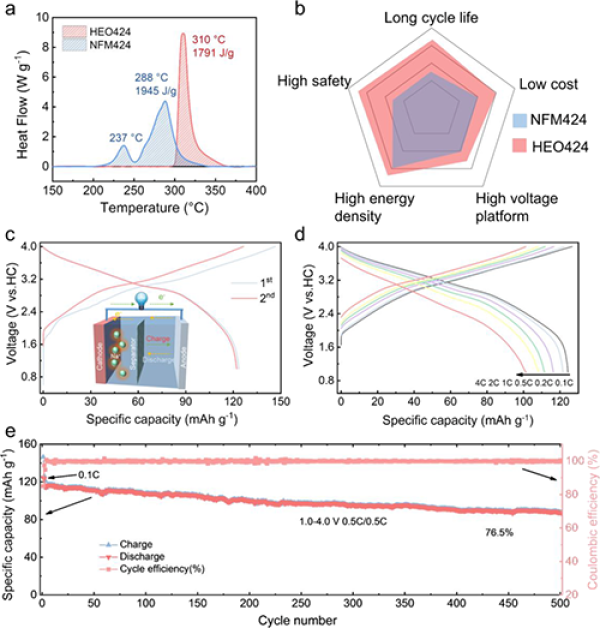

图3.高熵正极材料实际应用评估
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
