颗粒在线讯:氮化物涂层具有高硬度、高热稳定性,以及优异的抗摩擦磨损、耐腐蚀性能,作为反应堆结构材料表面防护涂层材料展现出应用潜力。然而,堆内强辐射场或影响涂层材料的服役性能。
近日,中国科学院近代物理研究所核能工程材料室在纳米结构TiAlN涂层辐照效应研究方面取得进展。
科研人员利用阴极弧离子镀技术在WFeNi合金基体表面制备了平均晶粒度为10nm的TiAlN涂层,并依托近代物理所320kV高电荷态离子综合研究平台开展了涂层的氮离子辐照效应研究。科研人员探究了涂层微观结构随辐照剂量和温度的变化,分析了涂层微观结构变化对其力学性能的影响。
结果表明,纳米结构的TiAlN涂层具有优异的抗辐照相变和抗辐照非晶化性能。同时,科研人员首次发现了TiAlN涂层中的辐照软化现象,表明辐照软化与辐照剂量和温度密切相关,高温下辐照软化效应显著减弱。根据TiAlN涂层辐照前后微结构的变化,研究揭示了涂层抗辐照性能及其辐照软化机制。这些研究成果为核用涂层材料的研发及应用等方面提供了科学参考。
相关研究成果发表在Surface & Coatings Technology上。研究工作得到国家自然科学基金、广东省自然科学基金和先进能源科学与技术广东省实验室的支持。

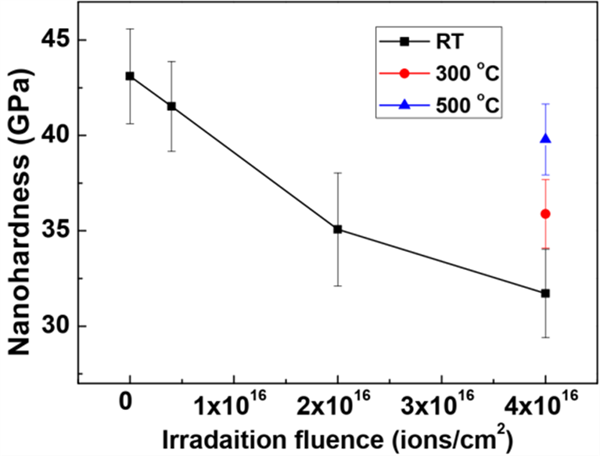

图1.TiAlN涂层辐照前后纳米硬度随着辐照剂量和温度的变化。(台鹏飞/图)

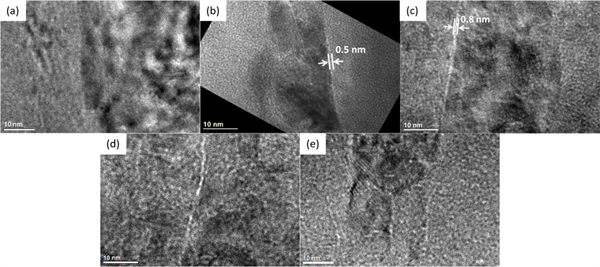

图2.未辐照(a)RT-2E16(b)RT-4E16(c)300 oC-4E16(d)500 oC-4E16(e)样品的高分辨透射电镜图片。(台鹏飞/图)
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
