清华大学化工系魏飞团队实现分子筛孔道内单分子原子级显微成像突破

颗粒在线讯：有机小分子在以分子筛为代表的多孔材料中的单分子成像与构象研究，是深入理解其相变、吸附、催化和相互作用过程的基础与关键。其中，有机小分子（吡啶，苯，噻吩等）在室温或更高温度下的原子级成像，一直是电子显微学领域的圣杯。

近日，魏飞团队借助于包含酸性位点的孔道允许吡啶分子较大机率形成平躺稳定构象的原理，制备了利于观察的高硅铝比准二维片层ZSM-5（2-3个单胞厚度），利用电子显微镜技术，首次实现了在室温下ZSM-5分子筛孔道内限域的有机小分子（吡啶、噻吩）的原子级成像，实现了分子筛孔道内单分子原子级显微成像突破。

2021年至今，魏飞团队利用对二甲苯和苯分子与ZSM-5孔道的匹配特性，首先在室温下，巧妙地借助了两个对位甲基与多孔骨架间的受限空间势阱的构型束缚效应，率先成功研究了客体分子与主体骨架间的范德华力相互作用；在此基础上，通过高温原位实时观测苯分子与骨架结构的相互作用，揭示了苯分子与分子筛在亚纳米尺度上的拓扑柔性行为，为此次突破打下了坚实的基础。

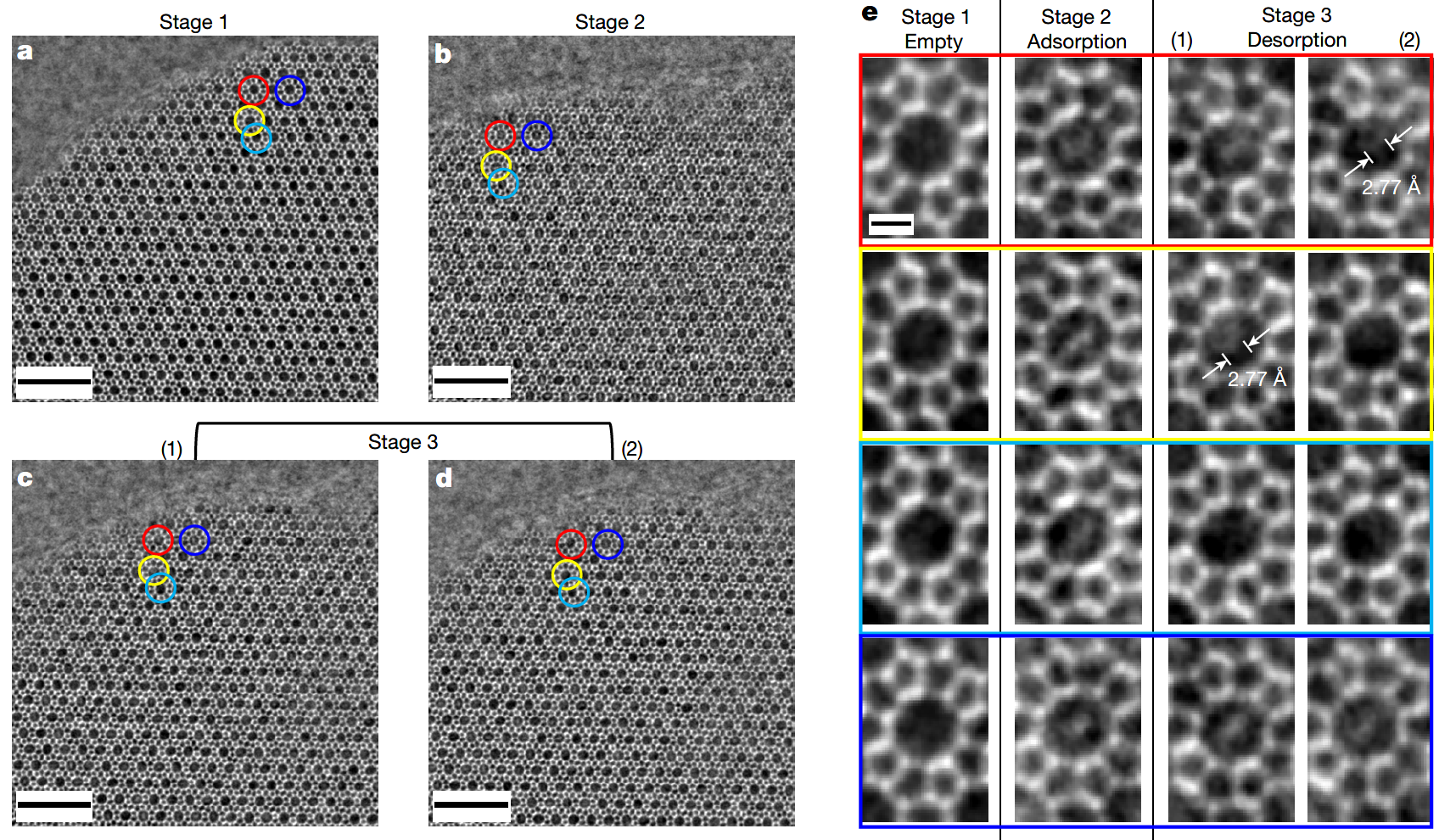

图1. 孔道内吡啶分子吸脱附过程的原位成像

研究表明，在分子筛孔道中，主客体氢键相互作用和范德华力能够稳定吡啶分子在分子筛孔口处平躺时的原子构象，当吡啶六元环被充分地暴露在孔口成像投影方向上时，能够从静态图像甚至原位实验中直观地识别分子的原子排列、键长及与酸性位的相互作用。这一成像策略的核心是积分差分相位衬度扫描透射电子显微技术（iDPC-STEM）可以实现超低电子剂量下有机小分子的皮米级高分辨成像，以及高硅铝比准二维片层ZSM-5（2-3个单胞厚度）孔道内相互作用势阱能够限域单个吡啶分子，利用酸碱相互作用使吡啶单分子平躺在孔口处，实现了吡啶六元环的原子级分辨率成像。首先，采用原位成像实验研究了孔道内吡啶分子动态吸脱附过程，随着脱附过程的进行，能够在部分孔道中观察到与酸性位点相互作用的吡啶六元环结构（如图1所示），这证明了酸性位结合孔口范德华力作用使小分子环球结构原子级分辨的成像策略可行性。更进一步，如图2所示，实现了对单个吡啶分子的原子级成像，吡啶六元环上的原子清晰可辨。通过图像和计算的对比，证实了吡啶分子的成像结果，同时通过最小二乘法确定了吡啶环中N原子的位置。此外，根据吡啶环的位置和取向，能够识别出孔道内酸性位点的位置。

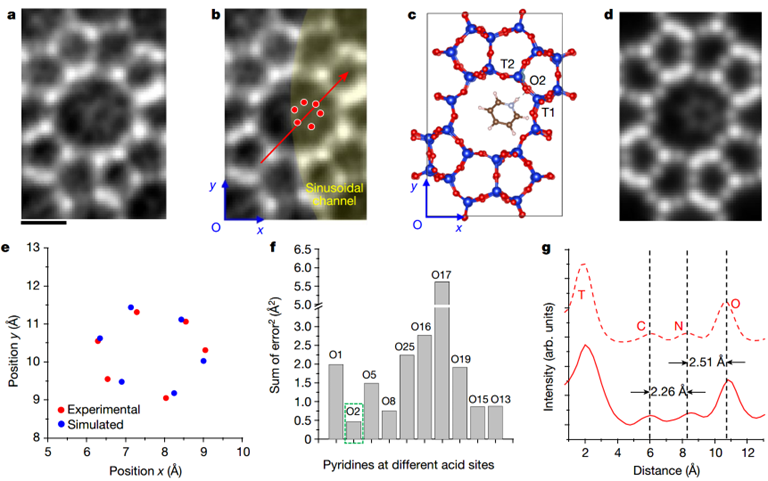

图2. 孔道内限域单个吡啶分子的原子级解析

上述工作不仅提供了一种有效、通用的相互作用势阱在室温下对单个有机小分子的原子级结构成像策略，同时推动了电子显微学在有机小分子原子级成像上的进一步应用。可以预期，使用其他类型的相互作用来稳定目标分子，可以从原子和化学键的新视角，研究各种分子结构在反应条件下单分子演变和相互作用行为，例如催化反应中小分子结构演化的分子电影和生物大分子构型的转变等重要命题。更重要的是，这些分子行为可以在室温甚至更高温度下成像，这更接近它们实际应用条件下的真实状态，将有助于理解各种化学和物理过程中分子的真实行为。

上述研究成果以“电子显微镜对分子筛限域单分子的原子级成像”（Atomic imaging of zeolite-confined singlemolecules by electron microscopy）为题，于7月13日发表在国际学术期刊《自然》（Nature）上。

论文共同第一作者为清华大学化工系2020届博士毕业生申博渊（现已入职苏州大学）、2018级博士生王挥遒、2019级博士生熊昊。论文通讯作者为清华大学化学工程系魏飞教授和陈晓助理研究员。参与该项工作的研究人员还包括清华大学化工系骞伟中教授、赛默飞世尔科技的埃里克·博世（Eric G. T. Bosch）和伊凡·拉齐克（Ivan Lazić）。

论文链接：https://www.nature.com/articles/s41586-022-04876-x
