颗粒在线讯:单原子催化剂因其具有丰富的活性位点和超高的原子利用率获得了广泛研究。然而,利用现有报道的原子层沉积、浸渍吸附和光沉积等策略合成的单原子催化剂,存在金属原子分散性差、金属与载体之间的相互作用弱等问题,限制了单原子催化剂的氧还原催化性能。
近期,中国科学院青岛生物能源与过程研究所研究员梁汉璞团队通过一种简单的隔离锚定策略,制备了多孔氮掺杂碳负载的铁单原子催化剂(Fe1/NC)(图1)。该方法利用D-葡萄糖、葡萄糖酸锌和组氨酸来分散和锚定铁原子。研究人员通过组氨酸的咪唑基团螯合Fe3+,实现金属原子的初步锚定。在水热过程中,含有大量羟基的D-葡萄糖和葡萄糖酸锌会在高温高压环境下与组氨酸中的羧基发生反应,进一步分散金属原子。通过高温热解去除锌和多余有机物后,即可得具有丰富孔结构的Fe1/NC催化剂。研究发现,与商业Pt/C催化剂和大多数报道的铁单原子催化剂相比,通过该策略制备的Fe1/NC催化剂在碱性和酸性溶液中均表现出优异的氧还原催化性能,其具有较高的活性、较强的甲醇耐受性和良好的稳定性。更重要的是,用Fe1/NC组装的锌空气电池具有较高的功率密度(164 mW cm-2),较大的放电比容量(769.0 mA h gZn-1),以及超过300 h的优异稳定性。这项工作对制备高效、稳定的金属-空气电池氧还原催化剂具有重要意义。
该团队前期工作取得了系列进展,以可循环再生的生物质为载体制备了Fe-N-C(Carbon, 2020, 157, 614-621.)和Fe1Pt1/NC催化剂(ACS Sustainable Chem. Eng., 2021, 9, 1, 189-196.),利用金属框架聚合物与金属离子的强相互作用实现了Fe单原子在碳载体上的均匀分散(ACS Sustainable Chem. Eng., 2021, 9, 1, 137-146.),通过有机弱酸盐辅助热解策略构筑了高效稳定的Fe-N-C单原子材料(Carbon, 2022, 191, 393-402.)。
相关研究成果近期发表在Carbon上。上述工作得到青岛创业创新领军人才基金、中科院洁净能源创新研究院合作基金等的支持。

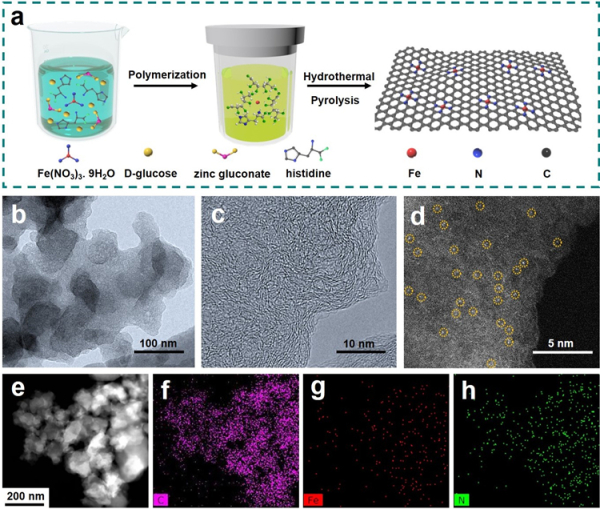

Fe1/NC的合成示意图和结构表征图
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
