颗粒在线讯:锂硫电池因较高的理论容量(1675 mAh·g-1)和能量密度,被认为是增加电动汽车续航里程的有效策略之一。然而,硫正极电子导电性差、体积变化剧烈以及多硫化锂的穿梭效应等缺点,阻碍了锂硫电池的性能。因此,开发和制备新型硫正极材料将是实现高效储能锂硫电池的有效途径之一。
中国科学院青岛生物能源与过程研究所研究员武建飞带领的先进储能材料与技术研究组,在锂硫电池领域进行了系列的科学探索。近日,该研究组在前期研究的基础上(Chemical Engineering Journal,2022, 427, 131790),开发出具有高比表面和多级孔结构的活性炭(AC)载体,并通过硒(Se)和碲(Te)取代部分S的新型正极材料。该新型正极具备容量高、导电性强、稳定性好等优点,且在醚类和酯类电解液中均表现出优异的电化学性能。
如图1所示,Raman光谱、XRD和XPS谱图中出现了有别于S、Se、Te单一组分的新的特征峰,HRTEM图中也出现了基于S-Se-Te的晶格条纹,表明该正极材料并非S、Se、Te三种组分简单的物理混合,而是彼此键合形成一种新型的三元化合物。该SST/AC复合电极在醚类和酯类电解液中均表现出优于单一S的电化学性能。在酯类电解液中,电池在0.5 C电流密度下循环300圈后仍能保持1024.9 mAh·g-1的高比容量,且在酯类和醚类电解液中容量保持率均能达到70%以上,表现出良好的兼容性。此外,S、Se和Te的三元协同效应可有效提升材料的导电性能,显著降低电荷传输能垒,从而减小充放电过程中的电化学极化,改善了材料的库伦效率和循环性能。
该研究通过硫族元素改良硫正极,解决锂硫电池中硫正极本征缺陷的问题,且在醚类和酯类电解液中均有良好的兼容性,为硫族元素在锂硫电池中的研究和应用提供了新思路。相关研究成果发表在《应用材料与界面》(ACS Applied Materials & Interfaces)上。研究工作得到国家自然科学基金、中科院、中国博士后科学基金、山东省自然科学基金等的支持。

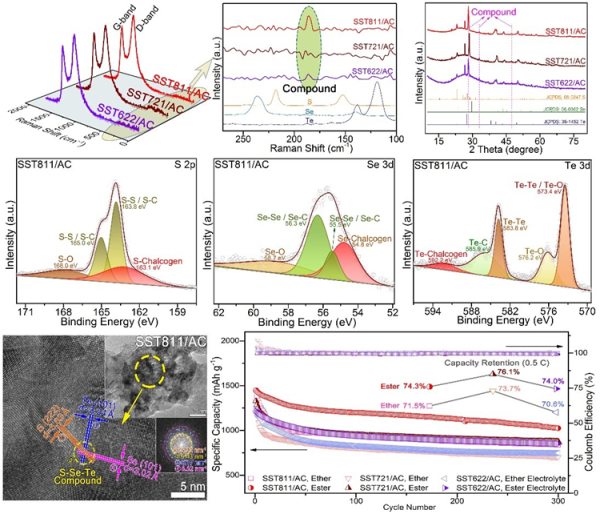

S-Se-Te三元复合正极材料物相形貌表征及电化学性能
上一篇: 金属所低氧稀土钢研究获进展
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
