郑州大学：3D打印V2CTxrGO-CNT MXene气凝胶，用于高容量钠金属负极

颗粒在线讯：钠金属负极具有高理论容量，低氧化还原电位，钠资源丰富并且价格低廉，逐渐成为当前能源领域的研究热点。然而，由于在反复嵌入/嵌出过程中钠枝晶的生长导致的低库伦效率及容量衰减等问题限制了钠金属电池的实际应用。MXene作为新型的二维层状材料，具有高导电性，丰富的表面官能团，良好的亲水性等特点，受到越来越多的关注。到目前为止，MXene在钠金属负极的研究主要集中在Ti3C2(或Ti3C2Tx)及其衍生物上，其它MXene很少涉及。因此有必要尝试更多的MXene用于钠金属负极，同时利用原位、非原位测试以及计算相结合的手段系统深入的研究钠金属在MXene上沉积的电化学行为，提高钠金属负极电化学性能。

近日，郑州大学王烨教授，徐俊敏副教授和新加坡科技与设计大学杨会颖教授合作采用3D打印技术制备了三维分级多孔结构V2CTx/rGO-CNT微网格气凝胶作为钠金属负极电极。采用原位TEM和原位光学显微成像技术，非原位SEM表征及密度泛函理论模拟技术(DFT)研究了V2CTx MXene引导钠沉积的热力学和动力学行为机制。

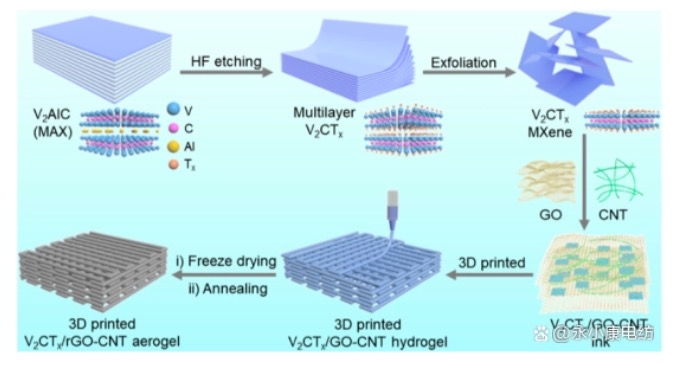

图1. 3D打印V2CTx/rGO-CNT微格气凝胶电极制备示意图

利用3D打印技术制备V2CTx MXene微网格结构应用于钠金属负极，具有以下特点：（1）3D打印V2CTx/rGO-CNT分级多孔结构骨架具有大比表面积，可以有效降低电流密度以及提供丰富的钠金属成核位点，抑制钠枝晶。此外，3D打印可以方便的制备人工可调厚度，有效提高钠金属负极面容量。（2）3D打印的V2CTx/rGO-CNT相互连通的导电骨架提高电子导电能力，分级有序人工多孔结构有效加速离子传输速率，提高反应动力学。具有一定机械强度的3D打印骨架为整个电极提供了强有力的支撑，保证在循环过程中电极的完整性。（3）更加重要的是，V2CTx MXene具有丰富的官能团（-O，-F），通过DFT计算表明这些官能团和Na有强的结合能，比如F-Na之间的结合能是-0.77 eV, O-Na的结合能是-1.02 eV，而graphene-Na的结合能仅为-0.06 eV。因此V2CTx MXene具有极高的亲钠性，可以有效引导钠金属均匀沉积。（4）利用原位TEM测试表明钠金属在V2CTx /rGO-CNT的沉积是通过rGO传输，以V2CTx MXene纳米片为中心成核，不断长大并与周围的钠金属不断融合的过程。通过原位光学和非原位SEM证明了3D打印V2CTx/rGO-CNT能够有效抑制钠枝晶。

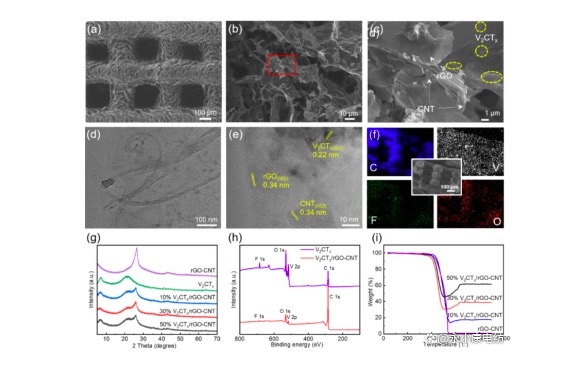

图2. 3D V2CTx/rGO-CNT微网格电极的结构表征

电化学测试结果表明，所制备的Na@V2CTx/rGO-CNT负极能够在2 mA cm-2，10 mAh cm-2下稳定循环3000小时。并且能够在5 mA cm-2, 50 mAh cm-2的大容量下稳定循环900小时以上。相关研究成果以“3D-Printed Sodiophilic V2CTx/rGO-CNT MXene Microgrid Aerogel for Stable Na Metal Anode with High Areal Capacity”为题发表在国际顶级期刊ACS Nano上。郑大2020级硕士研究生王子璇为本文第一作者。郑州大学王烨教授，徐俊敏副教授和新加坡科技与设计大学杨会颖教授为共同通讯作者。

图3. V2CTx/rGO-CNT电极的电化学性能测试

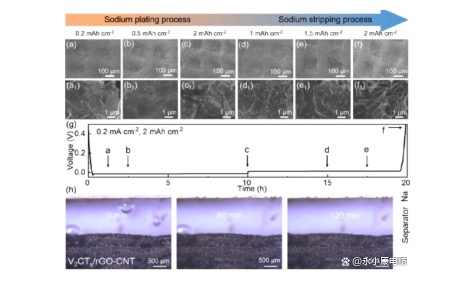

图4. 非原位SEM测试和原位光学显微成像研究钠金属负极在V2CTx/rGO-CNT电极上的沉积行为

图5. 利用原位TEM分析钠金属在V2CTx/rGO-CNT电极上沉积过程中形貌演变过程。利用DFT计算Na与C(石墨烯)、F(V2CF)和O(V2CO)的结合能。

通过3D打印技术设计的V2CTx/rGO-CNT微网格电极具有分级多孔结构，其提供了较大的比表面积来降低电流密度，在电镀/剥离过程中保持了结构稳定性。V2CTx MXene表面的官能团具有良好的亲钠性，能够有效的引导钠的均匀沉积和生长。因此所制备的V2CTx/rGO-CNT作为钠金属负极表现出优异的电化学性能。该工作不仅阐明了亲钠V2CTx/rGO-CNT微格气凝胶电极上优越的钠沉积化学，而且为利用3D打印方法制备先进的钠金属负极提供了一种新的途径。

文章链接：http://www.biofabrication.cn/a/news/xueshu/2022/1019/1075.html

来源：北京永康乐业
