西安交通大学：3D打印的基于环偶极子的高性能太赫兹传感器及其应用

颗粒在线讯：在各种各样的超表面应用中，太赫兹传感凭借着高灵敏度和太赫兹波的非电离性质为分析物的无损检测提供了强大的潜力，尤其受到了广泛的关注。为持续提高太赫兹传感器的灵敏度，基于多种物理机制，包括Fano共振、连续域束缚态共振和环偶极子共振，科研人员开发了多款太赫兹传感器。其中，环偶极子谐振传感器因其微弱的辐射特性，使得电磁能量在近场范围内受到高度的局域，因此受到广泛的关注。然而，目前的环偶极子谐振传感器的灵敏度受到分析物和局域增强电磁场之间有限的空间重叠的极大限制。此外，加工这些微米级的结构也是一个挑战。

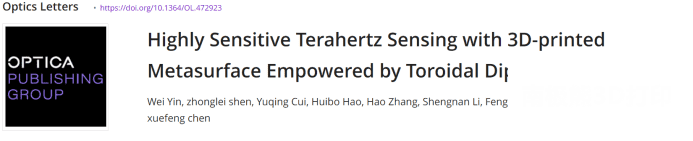

近日，基于上述问题，西安交通大学张留洋老师课题组提出了一种面外太赫兹传感器，通过面外结构，增强了光和物质的空间重叠，从而增强传感性能。该传感器通过摩方精密提供的nanoArch S130设备进行了加工，并通过实验验证了传感器的高灵敏度。相关成果以“Highly sensitive terahertz sensing with 3D-printed metasurfaces empowered by a toroidal dipole”为题发表在光学期刊《Optics Letters》上。

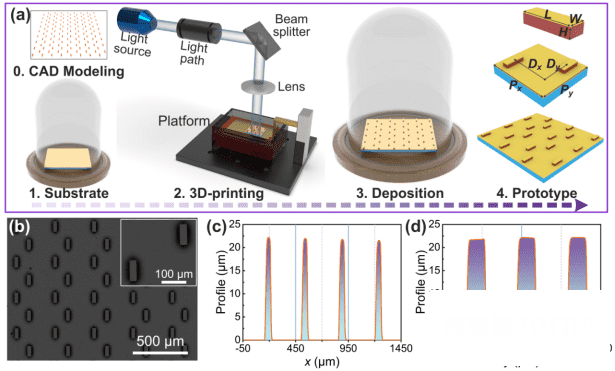

图 1 （a）三步制备法示意图，包括（1）衬底制备，（2）3D打印，和（3）金属膜沉积;最右边的面板描绘了设计的传感器的原型。（b）所制传感器的SEM图像。沿传感器x轴（c）和y轴（d）的表面轮廓

图1（a）显示了基于面投影微立体光刻（PμSL）3D打印技术（nanoArch S130，摩方精密）的三步制备方法示意图。与传统的微纳制造技术相比，这种方法简单有效，是面外微结构通用制造的实用候选方法。采用这种三步制备方法，成功制备了具有30×30个超分子阵列的太赫兹传感器，其扫描电镜图像如图1（b）所示。为了表征所制作传感器的三维轮廓，分别沿x轴[图1（c）]和y轴[图1（d）]测量了其表面轮廓，数据表明打印样品的测得轮廓总体上与设计模型吻合较好。

此外，分别通过阻抗匹配理论（图2）和近场分析、多偶极子散射理论（图3）解释了传感器的共振机理。

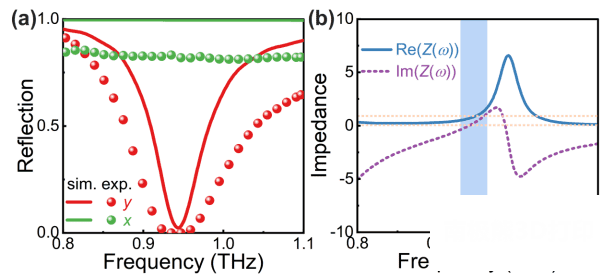

图 2 （a）传感器在x偏振和y偏振入射下的模拟（实线）和实验（虚线）反射谱。（b）y偏振入射下传感器阻抗

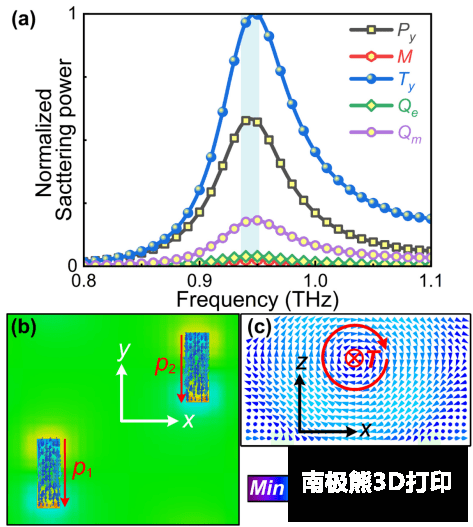

图 3（a）归一化散射功率。（b）电场分布（轮廓轮廓）和表面电流分布（箭头）。（c）磁场的分布

在传感器的应用方面，选择了三种类型的粉末——乳糖，半乳糖和葡萄糖——作为检测分析物。首先，将粉末经过适当研磨后均匀撒在传感器上，如图 4（a）显微镜图像所示。然后通过THz-TDS测量了相应的反射谱，如图 4（b）给所示，可观察到半乳糖的共振频率与其他分析物相比有明显的红移。

此外，为避免测量误差，采用C扫描获得面积为6×6 mm2的区域的反射谱曲线，分别提取各点对应谐振频率处的强度和谐振频率。然后，随机选择每种分析物的500个点的计算平均谐振频率，重复此过程10次，结果如图 4（f）所示。实验结果表明，所提出的传感器能够准确地检测出葡萄糖、乳糖和半乳糖粉末。

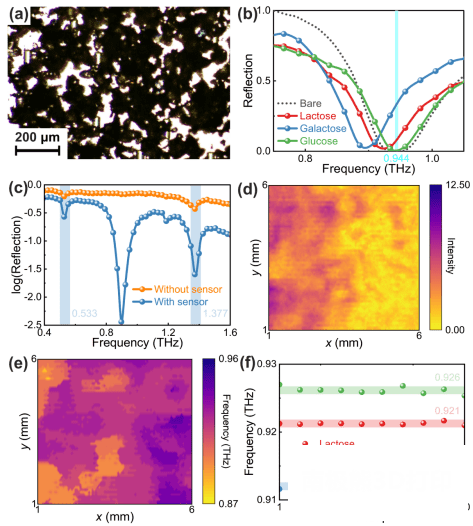

图 4 （a）被分析物粉末覆盖的传感器的显微镜图像。（b）测定的三种分析电解质粉末的反射光谱。（c）有或没有传感器下的乳糖粉末的反射谱。（d）乳糖粉加载时各点电场（传感器）的共振强度和（e）共振频率。（f）三种分析物的频移分布。
