化学所AM:引入高分子量聚合物受体,打造具有优异力学性能的高效全聚合物有机光伏

来源:颗粒在线 1011 2022-12-22

颗粒在线讯:全聚合物有机光伏(OPV)是柔性可穿戴设备的理想候选材料。然而,到目前为止,开发具有良好机械性能和光伏性能的光活性材料仍然具有挑战性。

在这项工作中,化学所侯剑辉研究员和崔勇博士等人引入了具有高重均分子量(Mw)的聚合物给体PBDB-TF,以实现具有优异机械可靠性的高效全聚合物OPV电池。通过将高Mw PBDB-TF作为第三组分加入到PBQx-TF:PY-IT共混物中,体相异质结形态被微调为更紧凑的π-π堆积距离,为电荷传输和机械应力耗散提供了有效的途径。因此,基于三元共混膜的全聚合物OPV电池表现出18.2%的最大功率转换效率(PCE),具有0.796的突出填充因子。该工作以题为“High-Efficiency and Mechanically Robust All-Polymer Organic Photovoltaic Cells Enabled by Optimized Fibril Network Morphology”发表在《Advanced Materials》上。

【分子结构与特性】

具有优异力学性能的高效全聚合物有机光伏

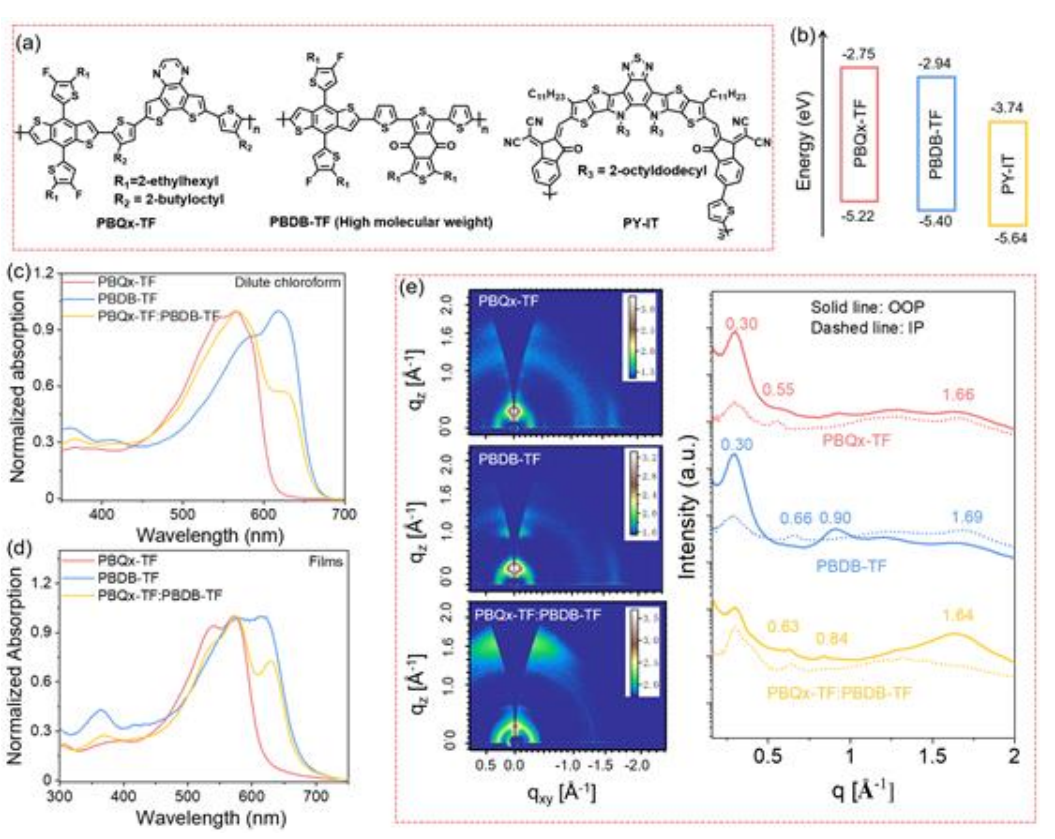

图1. 分子结构与特性

聚合物给体PBQx-TF、PBDB-TF和聚合物受体PY-IT的化学结构如图1a所示。作者由循环伏安法测量得到的最高占据分子轨道(HOMO)/最低未占据分子轨道(LUMO)能量如图1b所示。图1c显示了PBQx-TF:PBDB-TF组合在稀氯仿溶液中的吸收光谱。PBQx-TF:PBDB-TF混合溶液与PBQx-TF和PBDB-TF溶液具有相似的吸收范围和峰位置。在薄膜中,PBQx-TF:PBDB-TF共混物中PBDB-TF的吸收峰从620 nm红移到629 nm(图1d)。混合两个给体后,PBDB-TF的吸收峰红移值约为9 nm。这一结果表明,PBQx-TF: PBDB-TF混合物表现出更有序的聚合物链堆积。GIWAXS结果表明,在共混膜中,聚合物链的堆积更加有序,这与吸收光谱的变化相一致。

【光伏性能】

具有优异力学性能的高效全聚合物有机光伏

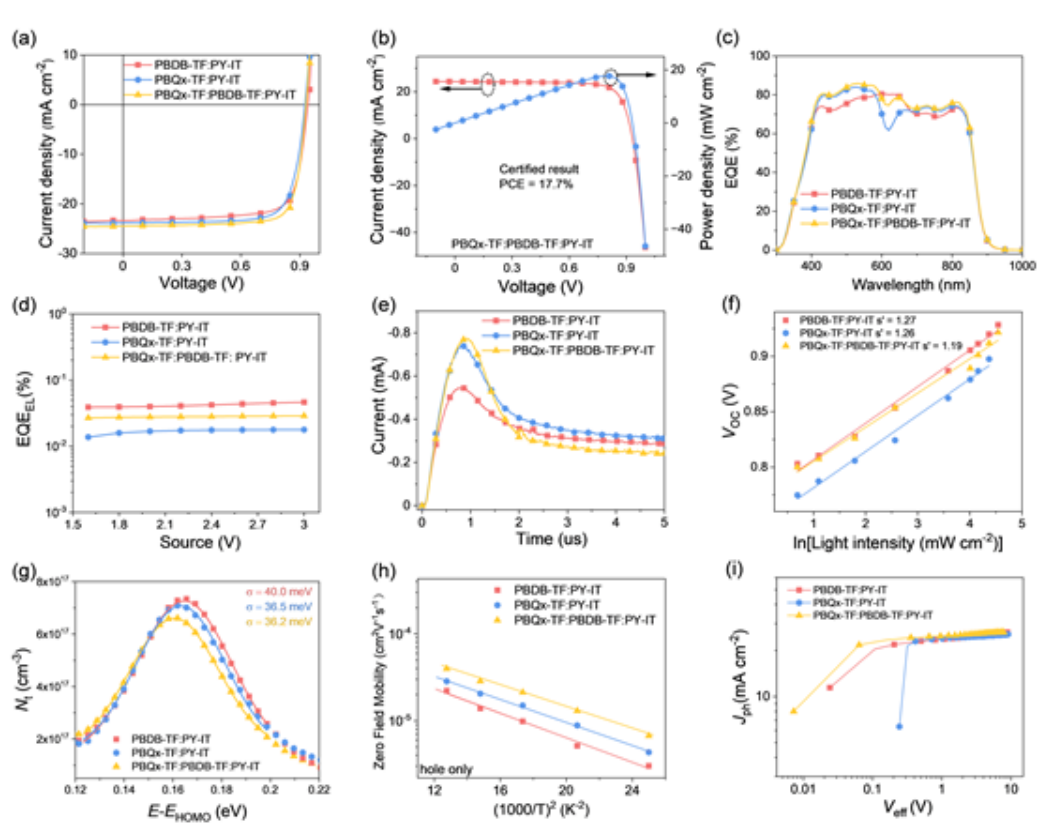

图2. 光伏性能

作者制备了二元电池和三元电池(结构为ITO/PEDOT: PSS/活性层/PDINN/Ag)。最佳电池的电流密度-电压(J-V)曲线和光伏参数如图2a所示。PBQx-TF:PBDB-TF:PY-IT(0.8:0.2:1.2)的最佳重量比显示最大PCE为18.2%(VOC = 0.931 V,JSC = 24.5 mA cm−2,FF=0.796)。在PBQx-TF中引入最佳量的PBDB-TF:PY-IT可以同时增加VOC、JSC和FF。值得注意的是,17.7%的PCE获得了中国国家计量研究所(中国NIM)认证(图2b),这是迄今为止全聚合物OPV电池的最高值。如图2d所示。PBQx-TF:基于PY-IT的电池显示EQEEL为1.7×10−4,对应的ΔEnon-rad为0.225 eV。加入第三组分PBDB-TF后,三元电池的EQEEL较高(2.8×10-4),导致ΔEnon-rad较低,为0.212 eV。因此,三元OPV中较高的VOC与非辐射电荷重组的减少密切相关。

【电荷转移和复合动力学】

电荷转移和复合动力学

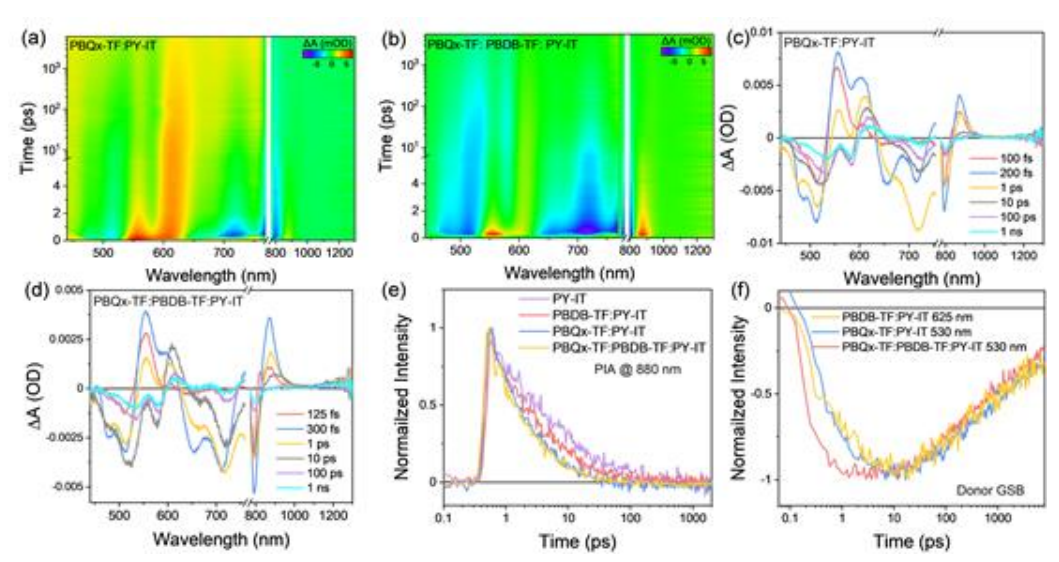

图3. 电荷转移和复合动力学

作者通过瞬态吸收(TA)光谱测量,进一步研究了三种全聚合物OPV的电荷转移和重组动力学。PY-IT的基态漂白(GSB)信号在620-750 nm处快速上升,在880 nm处的光诱导吸收(PIA)信号清晰可见(图3a、3b)。PY-IT激发后,PIA动力学在小于0.6 ps的时间尺度上达到峰值,然后逐渐减小。共混薄膜的空穴转移动力学如图3e和3f所示。PBQx-TF:PY-IT共混膜比基于PBDB-TF:PY-IT的对应膜具有更有效的空穴转移。在三元膜中引入PBDB-TF促进了给体激子的产生,压缩了π-π的堆积距离,加速了电荷转移,从而提高了三元OPV的FF。

【共混膜分析】

具有优异力学性能的高效全聚合物有机光伏

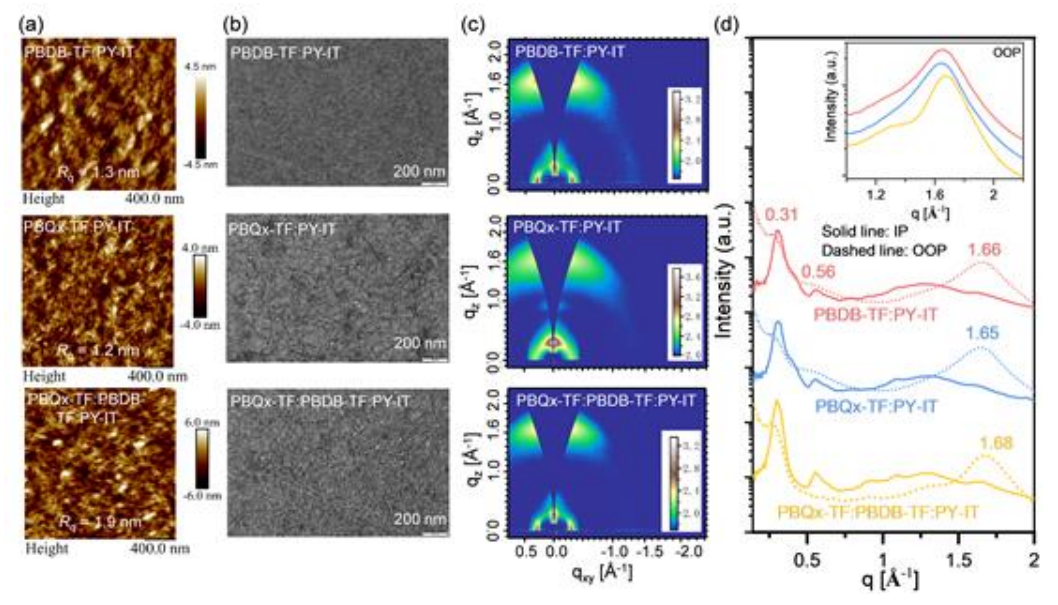

图4. 共混膜表征

为了研究三种体系的形态和分子取向,作者进行了原子力显微镜(AFM)、透射电子显微镜(TEM)和2D-GIWAXS测试。对于PBQx-TF:PY-IT基薄膜,可以清楚地区分出大量的长、厚、无序的聚合物纳米级纤维。随着PBDB-TF的掺入,三元膜更倾向于形成更小、更有序的纤维。因此,作者可以证实,在PBQx-TF:PY-IT共混膜中加入PBDB-TF,会导致聚合物给体更有序的分子堆积。这些结果证实了PBDB-TF在三元电池中抑制电荷重组和改善FF和JSC的作用。值得注意的是,三元共混膜比二元共混膜显示出更紧凑的π-π距离和扩展的相干长度(CL),保证了激子有效解离,促进了载流子传输。这种有序的聚合物纤维网络的示意图如图5a所示。

【力学性能表征】

具有优异力学性能的高效全聚合物有机光伏

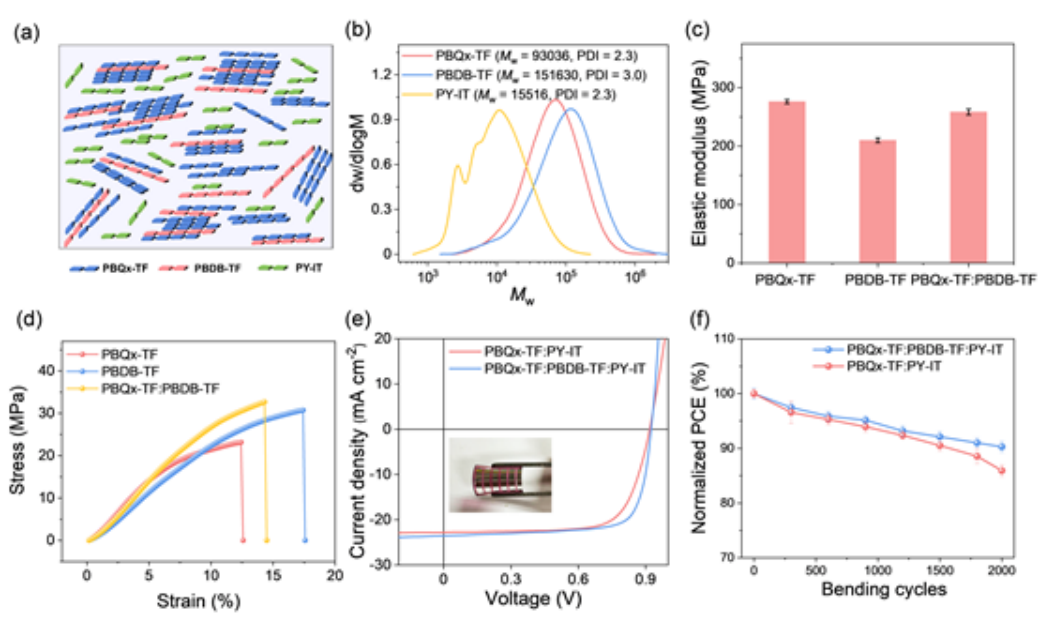

图5. 力学性能表征

除了高PCE外,OPV电池的力学性能对其实际应用具有重要意义。一般来说,采用高分子量的聚合物更有利于获得较高的力学性能。值得注意的是,本研究中PBDB-TF的Mw = 152 kg mol−1,远远高于聚合物开始折叠和纠缠的临界Mw(Mw≈100 kg mol−1)。PBQx-TF对应的Mw和多分散性指数(PDI)分别为93 kg mol−1和2.3(图5b)。为了证明添加高Mw的PBDB-TF可以提高三元共混膜的力学性能,作者采用不同的方法研究了纯膜和共混膜的力学性能(刚度和延展性)。与PBQx-TF薄膜相比,PBDB-TF薄膜具有较小的弹性模量和更大的裂纹起始应变(COS),具有较好的柔韧性和拉伸性能。然而,由于脆性PY-IT纯膜具有高度刚性的骨架结构和低分子量,很难测量其拉伸性能(图5b)。对于共混薄膜,COS值和弹性模量的变化趋势与纯薄膜相似。在不添加PBDB-TF的情况下,PBQx-TF:PYIT二元共混物中可以观察到COS降低3.5%,表明其脆性。这是由于PY-IT的脆性导致的应力耗散失败。同时,加入20 wt %的高Mw PBDB-TF,使COS值提高到~6.1%。如图5c和5d所示,分别表征了不同力学条件下的PBQx-TF、PBDB-TF和PBQx-TF:PBDB-TF基薄膜的断裂应变和弹性模量。这一结果表明,在加入高Mw的PBDB-TF后,可以增强了PBQx-TF:PBDB-TF薄膜的柔韧性和拉伸性能。最后,作者采用AgNW/PEDOT:PSS/活性层/PDINN/Ag的器件结构制备了柔性OPV电池。经过2000个连续弯曲循环后,PBQx-TF:PY-IT和PBQx-TF:PBDB-TF:PY-TI电池的PCE分别约为初始PCE的85%和91%(图5f),表明后者具有更好的弯曲耐力。

总结,作者合成了一个具有高分子量的聚合物给体PBDB-TF。通过在PBQx-TF: PY-IT二元电池中引入PBDB-TF作为第三成分,同时提高了全聚合物OPV电池的光伏性能和机械性能。该研究表明,添加高分子量光活性层材料不仅可以精细调制的纳米级双连续网络BHJ形态提高效率,还可以进一步提高电池的力学性能以适应柔性电子的发展。

来源:高分子科学前沿
