1742
2023-01-06
颗粒在线讯：近日，中国科学院上海高等研究院研究员杨辉团队在质子交换膜电解水制氢研究中取得重要进展。相关研究成果以Overall design of anode with gradient ordered structure with low iridium loading for proton exchange membrane water electrolysis为题，发表在Nano Letters上。
质子交换膜水电解（PEMWE）是实现零碳排放制氢的关键技术之一。目前，由于阳极侧贵金属Ir的高用量大幅增加了PEMWE成本，制约其商业化进程。制备高活性低Ir含量催化剂是降低Ir用量的常用方法。然而，在PEMWE实际使用过程中，膜电极（MEA）需要在高电流密度（≥1-2 A cm-2）下运行以保证高效产氢，因此需要同时解决催化剂利用率低、高欧姆电阻以及传质受限等问题。构筑有序结构MEA有望同时降低电催化动力学、传质和欧姆损失，是氢能燃料电池研究追求的目标，但颇具挑战性。
鉴于此，科研团队从MEA结构一体化设计的角度出发，创新地提出利用纳米压印技术结合静置法，制备一种阳极兼具梯度化锥形阵列以及三维膜/催化层界面的新型有序结构MEA。锥形阵列与梯度催化层结构增加了活性位点的暴露；梯度和三维膜/催化层界面增强了界面结合强度；垂直排列的空隙为气、液传输提供了快速通道。该结构MEA可同时降低电催化动力学、欧姆与传质极化造成的性能损失。与Ir载量为2 mg cm-2的传统MEA相比，该有序结构将电化学活性面积提高至4.2倍，同时分别将传质和欧姆极化过电位降低了13.9 %和8.7 %。这种新型有序MEA在Ir载量低至0.2 mg cm-2时，仍表现出1.801 V @ 2 A cm-2的优异性能，与Ir载量是其十倍的传统结构MEA性能相当，并表现出良好的稳定性。本研究为开发高性能、低贵金属催化剂载量及长寿命的PEMWE提供了新策略。
研究工作得到国家重点研发计划、中科院战略性先导科技专项、国家自然科学基金等的支持。

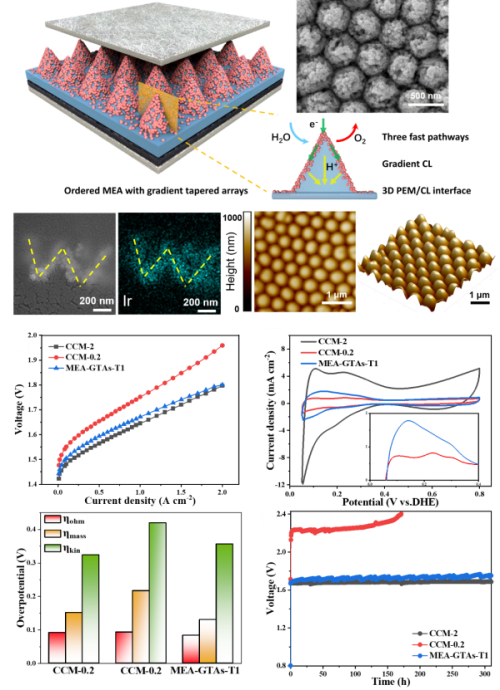

有序结构膜电极示意图、谱学表征和水电解性能评价
来源：上海高等研究院
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
