颗粒在线讯:超润滑是指摩擦系数为0.001量级或更低的超低摩擦状态。超润滑界面的构筑在高端装备、硬盘技术、太空探测、精密制造等领域颇具应用潜力,发展长效稳定的超润滑技术是摩擦学领域的重点与难点。目前对界面的超润滑机理认识尚不清晰,亟需从微观尺度探讨其摩擦物理机制。近日,中国科学院兰州化学物理研究所固体润滑国家重点实验室研究员王道爱团队探索了二硒化铌(NbSe2)的微观摩擦学性能,从界面角度阐释了单层NbSe2(~0.8 nm)的超低摩擦(~0.0085)和超耐磨(36000 cycles)机制。
科研人员采用化学气相沉积(CVD)法,通过调控不同的工艺参数,制备多种不同尺寸及形貌的高质量NbSe2单晶;基于原子力显微镜系统研究了NbSe2微观摩擦学性能,发现单层(ML)NbSe2可实现鲁棒性的超低摩擦,在空气中放置50天之后依然可实现稳定的超低摩擦性能。更重要的是,相对厚层(FL)NbSe2,ML-NbSe2具备更低的摩擦系数和更好的耐磨性能(图1)。研究人员从实验与理论两方面,阐释了上述单层助力超低摩擦与超耐磨的本质。相对于机械剥离样品,采用CVD法生长的NbSe2与衬底之间具备更强的结合力;采用第一性原理分析其表层样品与下层样品或衬底之间的电荷转移密度和黏附力,相对于多层样品,单层样品与衬底之间具备更高的电荷转移密度和黏附力。相对于多层样品的层间结合力,单层样品与衬底之间具备更强的结合力,因而在摩擦过程中不会因“褶皱效应”而增大摩擦,结合其与MoS2和石墨烯相当的低界面接触势垒,从而具备超低的摩擦系数和超耐磨性(图2)。
该研究对NbSe2微观摩擦机制、超润滑理论拓展及材料设计发展提供了理论指导。相关研究成果以Monolayer NbSe2 Favors Ultralow Friction and Super Wear Resistance为题,发表在Nano Letters上。研究工作得到国家自然科学基金、中科院前沿科学重点研究计划、甘肃省重大科技专项及兰州化物所“十四五”规划重点培育项目等的支持。

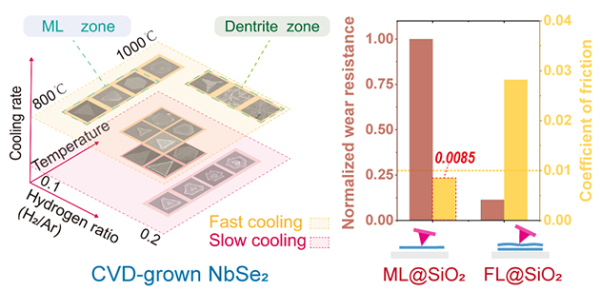

图1.CVD法制备NbSe2单晶以及单层超低摩擦与超耐磨

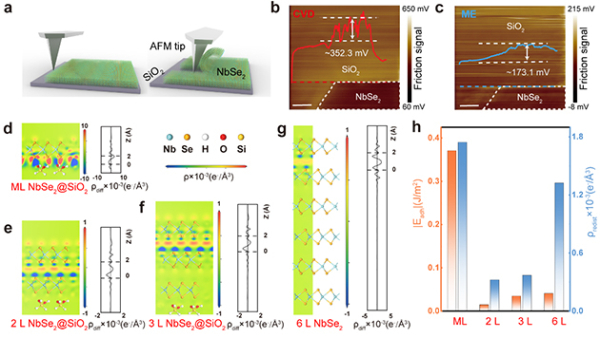

图2.实验与理论分析单层NbSe2实现超低摩擦与超耐磨的机制
来源:兰州化学物理研究所
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
