1115
2023-03-20
颗粒在线讯：近日，中国科学院电工研究所马衍伟研究团队与化学研究所等合作，在高性能固态电解质界面设计方面取得新进展。
聚偏二氟乙烯聚合物与石榴石填料组成的有机-无机复合固体电解质，在高能量固态锂金属电池领域颇具应用前景。然而，对空气敏感的石榴石易形成离子电导率差的高碱性残留物，会降低电解质的离子电导率，并导致锂离子电池高电压正极材料不稳定。
本研究通过在去除残碱的石榴石表面上沉积10nm聚多巴胺涂层，增加石榴石电解质在空气中的稳定性。石榴石的镧原子和聚多巴胺的氨基之间存在大量的金属-氮化学键，导致锂离子在异质界面上的吸附更强，激活了石榴石-聚多巴胺界面的电荷分布，形成了一种粒子间锂离子快速传导机制。制备的复合固态电解质呈现出较高的锂转移数约0.60、高室温锂离子传导率1.52*10-4 S/cm和高截止上限电压4.6 V，以支持全固态高电压钴酸锂（Li-LiCoO2）电池的稳定运行。本研究为设计高性能全固态锂金属电池提供了新途径。
相关研究成果发表在《先进能源材料》（Advanced Energy Materials）上。研究工作得到国家自然科学基金、山东省自然科学基金、电工所科研基金、中科院青年创新促进会的支持。

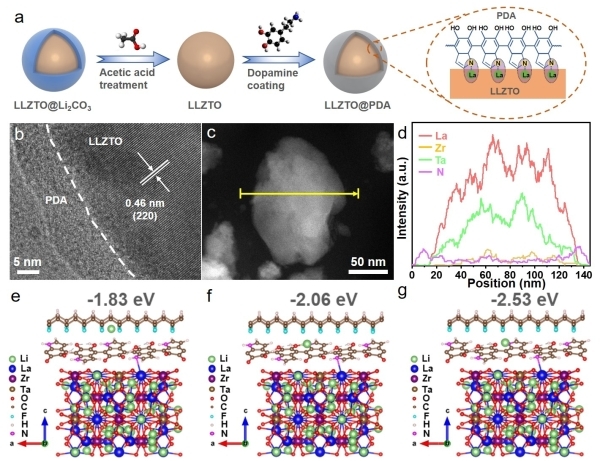

复合固体电解质设计合成示意图、形貌结构表征图、理论计算示意图
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
