1400
2023-03-30
颗粒在线讯：近日，中国科学院大连化学物理研究所储能技术研究部研究员李先锋团队与分子反应动力学国家重点实验室分子模拟与设计研究组研究员李国辉团队合作，在离子传导膜材料的结构设计与研究方面取得新进展。该团队设计膜内离子传输通道，实现了K+快速传输，并探究了膜结构和离子传输机理。
具有快速离子选择性传输能力的膜材料在工业分离、能源等应用领域具有广阔的应用前景。这些应用场景通常涉及从复杂混合物中分离特定离子，因而设计具有高效离子选择性传导的膜材料至关重要且颇具挑战性。
本工作通过金属离子与聚苯并咪唑的配位构建了具有可控离子传输通道的膜材料。研究表明，Zn2+与聚苯并咪唑PBI配位得到均匀的聚合物配位网络，形成连续的水通道，并暴露出更多的极性基团，促使K+的快速传输。该团队通过分子动力学模拟计算K+在聚合物网络中的运输行为，揭示K+与聚合物链上的-N=相互作用，并靠近链段的含氧醚键，从而快速通过聚合物膜。同时，配位膜的自由体积增大，形成亚纳米级分子通道。纳米通道的物理约束和膜的静电相互作用使K+在浓盐和浓碱溶液中的迁移不受溶液浓度的影响，迁移数高达0.9，与阳离子交换膜相当。采用K+高效传输离子传导膜组装碱性锌铁液流电池，可有效缓解电池运行过程由于锌沉积带来的离子强度失衡进而导致水迁移的问题。本研究提供了通过金属离子配位调节聚合物链结构，进而调控聚合物膜离子传输特性的策略，加深了科学家对金属配位聚合物膜离子传输机制的认知。
相关研究成果以Metal-coordinated polybenzimidazole membranes with preferential K+ transport为题，发表在《自然-通讯》（Nature Communications）上。研究工作得到国家自然科学基金和中科院电化学储能技术工程实验室等的支持。

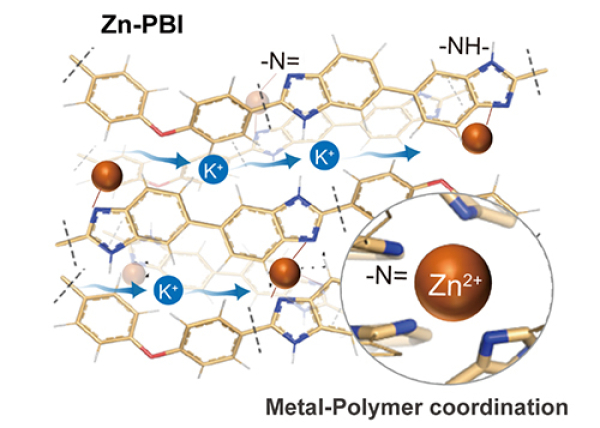

大连化物所设计开发出具有K+高效传输能力的离子传导膜
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
