颗粒在线讯:有序Nafion阵列因其在降低催化剂载量、提高燃料电池性能方面的巨大潜力引起了人们的广泛关注。目前,有序Nafion阵列的尺寸已经从最初的微米级减小到现在的亚微米级,纳米尺寸的有序Nafion阵列成为其发展的必然趋势。这主要是因为有序Nafion阵列尺寸的减小能够带来三个方面的提升:高的阵列密度提供更多的质子传递通道,高的比表面积提高催化剂的利用率,催化层与扩散层更多的接触位点减小界面传递阻力。但是,纳米尺寸有序Nafion阵列较低的机械强度给其制备以及应用都带来了极大的困难(图1)。
近日,中国科学院苏州纳米技术与纳米仿生研究所研究员周小春、崔义,大连理工大学教授宋玉江等在ACS Nano上发表了高比表面积、纳米尺寸有序Nafion阵列提高燃料电池性能、降低Pt催化剂载量的研究。相较于已经报道的制备方法,该工作创新地通过Nafion乳液溶剂、Nafion阵列热退火温度,以及Nafion阵列剥离方式三个方面的研究实现了纳米尺寸有序Nafion阵列的制备(图2)。研究人员使用DMSO作为Nafion乳液溶剂,并在140℃下进行热退火处理,显著提高了纳米尺寸有序Nafion阵列的机械强度,其机械强度高达17.5 MPa,并高于商业Nafion 212的11.9 MPa。进一步,边缘刻蚀的方式避免了纳米尺寸有序Nafion阵列剥离过程中大量氢气的产生与聚集,以及较高氢气压力对于Nafion阵列的破坏和Nafion膜的穿孔。该研究成功制备了高机械强度、形貌完好的纳米尺寸有序Nafion阵列(图3)。
成功制备的纳米尺寸有序Nafion阵列的直径仅为40 nm(D40),密度高达2.7×1010柱/cm2,远高于文献中已经报道的Nafion阵列的密度。高密度的Nafion阵列提供了丰富的质子传递通道,有利于催化层内质子传递阻力的降低。其次,比表面积高达51.5 cm2/cm2,为催化剂的负载提供了较大的比表面积,有利于催化剂利用率的提高(图4)。此外,纳米尺寸有序Nafion阵列的尺寸优势在燃料电池上得到了很好的证明。有序Nafion阵列作为阳极一侧时,相较于尺寸更大的D400(400 nm)、D100(100nm),D40峰值功率密度最高,高达1.47 W/cm2(图5),与此同时,催化剂载量仅为17.6 μgPt/cm2。此外,D40用于阴极一侧,在61.0 μgPt /cm2的载量下,峰值功率密度可以达到1.29 W/cm2。与已经报道的文献相比,纳米尺寸有序Nafion阵列无论应用于阳极一侧还是阴极一侧,均能够在较低的催化剂载量下获得较高的峰值功率密度。此外,该工作还为电解水和电合成催化层的合理设计提供指导。
相关研究工作得到国家重点研发计划、中国博士后基金、苏州市碳达峰碳中和科技支撑重点专项等项目资助。

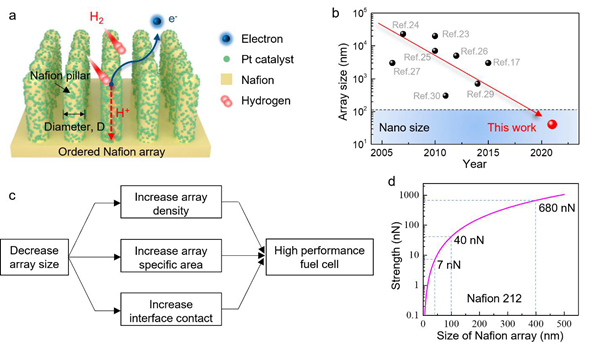

图1 有序Nafion阵列尺寸的发展趋势、尺寸优势以及纳米尺寸有序Nafion阵列的制备挑战

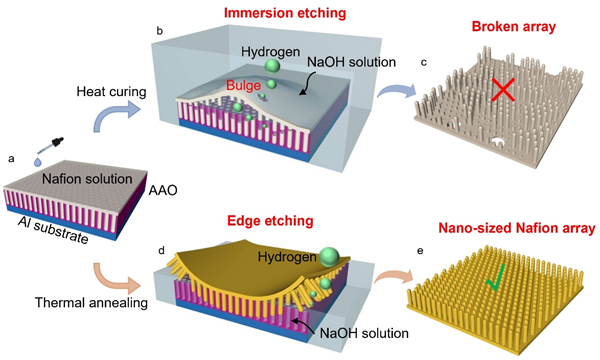

图2 该研究中纳米尺寸有序Nafion阵列的制备流程与已报道的制备流程的对比

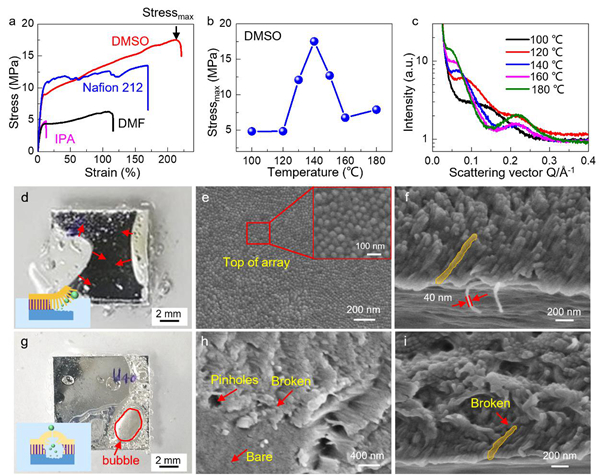

图3 纳米尺寸有序Nafion阵列制备流程的影响
图4 有序Nafion阵列尺寸与Nafion阵列密度、比表面积的关系
图5 纳米尺寸有序Nafion阵列在燃料电池中的应用
下一篇: 科研人员提出新型锂负极框架构型
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
