颗粒在线讯:近日,中国科学院大连化学物理研究所燃料电池研究部醇类燃料电池及复合电能源共性核心技术研究组研究员王素力和孙公权团队,在高温聚合物电解质膜方面取得新进展。该工作研发出一类磷酸掺杂聚联苯基哌啶电解质膜,拓宽了高温聚合物电解质膜燃料电池(HT-PEMFC)的操作温度,为该类电池的实际应用奠定了基础。
HT-PEMFC因具有耐CO毒化能力强、水热管理简单等优势而备受关注。传统的磷酸掺杂聚苯并咪唑膜由于磷酸与聚苯并咪唑之间的结合能(约17kcal/mol)低,在低温、高湿环境下磷酸流失严重,致使该类电池工作温度限制在140至180℃。拓宽高温聚合物电解质膜的工作温度,将有助于缩短电池启动时间,提高电池的环境适应性。
该研究利用哌啶阳离子与H2PO4-间的高结合能(约109kcal/mol)这一特点,研制出一类新型磷酸掺杂聚联苯基哌啶电解质膜。审稿人认为,“该工作首次将哌啶基电解质膜应用于HT-PEMFC领域”。该研究通过取代基效应调控哌啶阳离子周围的空间位阻、聚合物电解质膜的亲疏水性和自由体积,进一步提高了电解质膜与磷酸间的相互作用(磷酸掺杂度较传统聚苯并咪唑提高约1倍),将电解质膜的工作温度拓宽到40至160℃。特别是在120℃、干气进料这一“汽车中燃料电池的理想运行条件”下,该类膜组装的燃料电池峰值功率密度超过1.5W/cm2,且稳定运行时间超过1000h,展现了该类聚合物电解质膜的优势与实际应用潜力。
相关研究成果以Alkyl-substituted poly(arylene piperidinium) membranes enhancing the performance of high-temperature polymer electrolyte membrane fuel cells为题,发表在《材料化学A》(Journal of Materials Chemistry A)上。研究工作得到国家重点研发计划和国家自然科学基金等的支持。

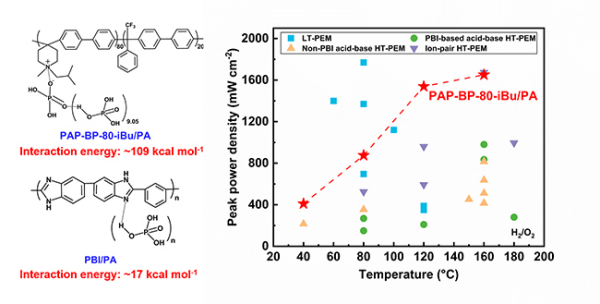

大连化物所研发出新型宽温区高温聚合物电解膜
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
