804
2021-03-31
近日，国家纳米科学中心研究员刘新风和研究员张勇课题组合作，利用阳极氧化铝模板与金纳米颗粒组装，实现了应用于无偏振选择性二次谐波产生的等离激元纳米球-碗结构英寸级阵列的制备。相关研究成果发表在ACS Nano上。
等离激元纳米结构可以通过将电磁波限域在亚波长范围内的体积中进而实现对线性和非线性光学过程的操控，其在超分辨探测、光捕获与发射、光力操纵等领域具有广泛的应用前景，引发学界的研究兴趣。
该研究中，研究人员通过自下而上的简便方法，制备出基于金属-电介质-金属结构的等离激元纳米结构阵列，并在该阵列中实现了等离子体增强的二次谐波产生。研究人员通过两步阳极氧化法制备周期性碗状结构模板，并将其与利用溶液法生长的金纳米颗粒进行组装，以此代替传统的高成本微加工工艺，这为设计并制备大面积低维等离激元器件提供了一种更便捷的策略。该研究通过结构单元组装，实现了面内各向同性的单元结构，克服了传统非线性晶体中受到的偏振各向异性限制。结合倾斜角依赖和傅里叶角分辨的光谱测试，在大倾斜角激发条件下，该结构的非线性转换效率仍可保持有效，这来源于球-碗结构的几何匹配关系，使其在大角度激发响应的实际应用场景中具有较大潜力。这意味着该等离激元纳米结构阵列因兼具大尺寸面积、低成本、高性能的优异性能可应用于纳米光子学器件。
国家纳米中心博士研究生吴宪欣、江文宇、王晓丰为论文的共同第一作者，刘新风和张勇为论文的通讯作者。研究工作得到中国科学院战略性先导科技专项（B类）、科学技术部重点研发计划、国家自然科学基金委和低维量子物理重点实验室开放课题等项目的支持。

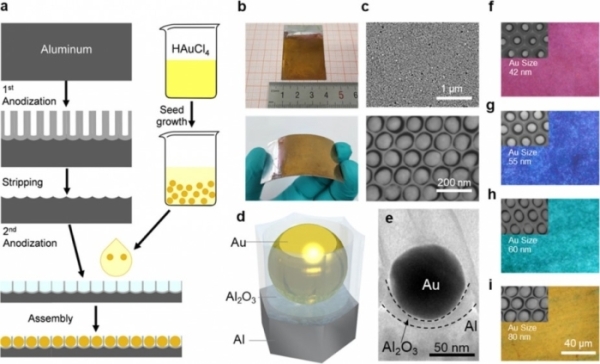

图1.等离激元纳米结构阵列的制备过程示意图

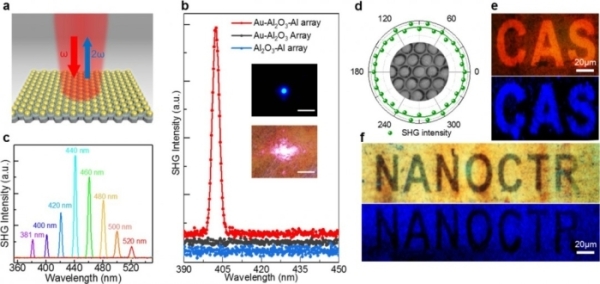

图2.等离激元纳米结构阵列中二次谐波产生的示意图及其光学性质表征
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
