近日,中国科学院合肥物质科学研究院固体物理研究所纳米材料与器件技术研究部李越课题组在铁基纳米复合材料的OER催化性能研究方面取得新进展,合成的FeP/Fe3O4/CNTs复合材料展现出优异的氧还原反应催化活性及稳定性,并具有很好的本征活性和快速的动力学过程。该研究对设计非贵金属基催化剂具有一定的指导意义。相关研究结果发表在ACS Applied Materials & Interfaces上。
能源短缺及环境污染问题日益严峻,寻找可持续清洁能源势在必行。在较多可持续能源应用中,氧还原反应(OER)是关键的一步反应。由于OER动力学过程缓慢,特别需要高效催化剂加速反应进程。目前,Ru和Ir氧化物仍被认为是最好的OER催化剂。然而,这些贵金属相对高昂的价格及稀缺性使大规模商业化应用受到阻碍。因此,研究人员研发出许多过渡金属基电催化剂来取代贵金属基催化剂,其中价格低廉且地球储量丰富的铁基纳米材料更是受到广泛研究。
过渡金属磷化物由于具有良好催化活性及稳定性,被证明是一类非常有前景的OER催化剂。较多研究证明将过渡金属磷化物与其他功能材料协同可以有效提高材料的电催化性能,尤其是过渡金属氧化物与磷化物之间的电子转移及协同耦合作用能够显著提高磷化物的电催化活性。然而,在合成纳米尺度的过渡金属磷化物/氧化物颗粒过程中很难避免团聚现象,这将很大程度上影响材料最终的电催化性能。此外,铁氧化物较差导电性也影响电子传输从而阻碍其作为电催化剂的应用。因此,将它们与具有良好导电性的碳基材料[如碳纳米管(CNTs)]结合形成复合材料,可以进一步提高其电催化活性。
鉴于此,研究人员设计出一种简单的方法,通过吸附、退火和磷化过程制备出均匀负载在CNTs上的FeP/Fe3O4空心杂化纳米颗粒,并作为高效的OER电催化剂。首先,将Fe(NO3)3吸附在经PSS修饰的CNTs上,经过退火处理后得到Fe@Fe3O4/CNTs复合材料,再经过可控的磷化过程最终得到FeP/Fe3O4/CNTs复合材料(图1)。该方法合成的FeP/Fe3O4/CNTs复合材料展现出优异的OER催化活性及稳定性。该催化剂具有27.6 mV/s的超低Tafel斜率,以及0.35s-1的较高转换频率(TOF),说明该催化剂具有很好的本征活性和快速的动力学过程(图2)。该材料优异的OER性能主要得益于杂化颗粒的中空结构、CNTs的良好导电性以及FeP与Fe3O4之间的电子转移。这种将复合材料负载在具有良好导电性的CNTs载体上的方法对设计非贵金属基催化剂具有一定的指导意义。
研究工作得到国家自然科学基金等的资助。

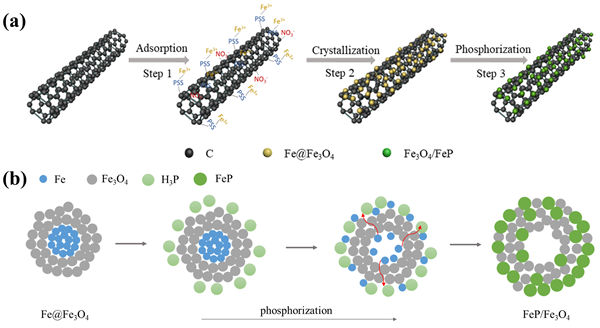

图1.(a)FeP/Fe3O4/CNTs催化剂的合成机理图,(b)由核壳结构Fe@Fe3O4形成空心结构FeP/Fe3O4的磷化过程机理图

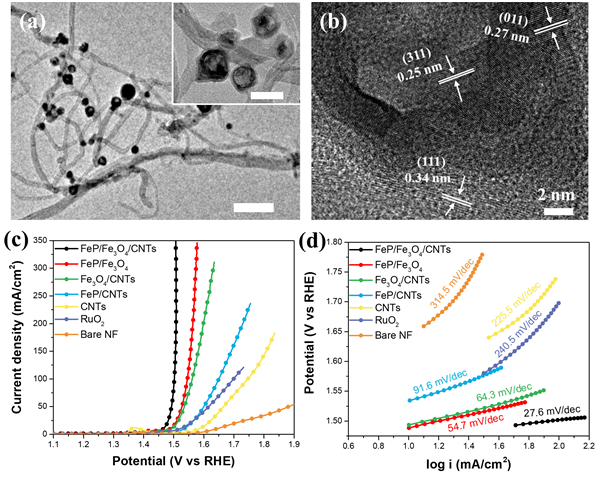

图2.(a)-(b)分别为FeP/Fe3O4/CNTs催化剂不同放大倍数下的TEM及HRTEM照片;(c)FeP/Fe3O4/CNTs及对比催化剂在1 M KOH电解液中的测得的LSV曲线;(d)各催化剂对应的塔菲尔曲线
上一篇: 上海药物所等在二萜生物合成研究中取得进展
下一篇: 沈阳生态所等在光降解研究方面取得进展
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
