1010
2020-11-12
近期，中国科学院上海光学精密机械研究所微纳光电子功能材料实验室在中红外氟化物激光晶体研究中取得进展，相关研究成果发表在Journal of Alloys and Compounds上。
氟化物晶体以较低的最大声子能量、较宽的透光范围和较高的红外透过率等优点成为中红外激光器的重要增益介质材料。LaF3晶体具备氟化物晶体诸多优点：最大声子能量低（360 cm-1），透光范围宽（T>85%, 0.19~10 μm），La3+不含4f电子，具有封闭的壳层，适合做中红外激光基质材料。较为广泛的中红外激活离子是Er3+离子，利用Er3+:4I11/2→4I13/2跃迁已在多种基质材料中获得2.7~2.9 μm波段瓦级连续激光。目前，Er掺杂LaF3晶体的研究尚需探索，对该材料的研究有希望提供一种新型的中红外激光增益介质。
研究团队采用坩埚下降法生长了高质量Nd,Er:LaF3和Er:LaF3晶体，分析晶体结构、分凝和光谱特性。采用808 nm LD激发源，在Nd,Er:LaF3晶体探测到强烈的2.7μm荧光，发射截面为1.3×10-20 cm2，说明Nd3+离子为激光上能级Er3+:4I11/2提供一条有效的泵浦通道，解决了Er3+离子普遍存在的980 nm处吸收截面低的问题。同时，Nd3+掺杂前后，激光上能级的荧光寿命由15.68 ms变为5.48 ms，激光下能级的荧光寿命由22.60 ms变为4.37 ms，有效消除了自终止效应。
研究工作得到国家重点研发计划、国家自然科学基金等项目的支持。此外，研究团队此前在其他中红外激光晶体的生长和性能研究中也取得系列研究进展（Journal of Luminescence, 2020, 228: 117620；Journal of Luminescence, 2019, 210: 142-145；Infrared Physics & Technology, 2017, 87: 65-71.）

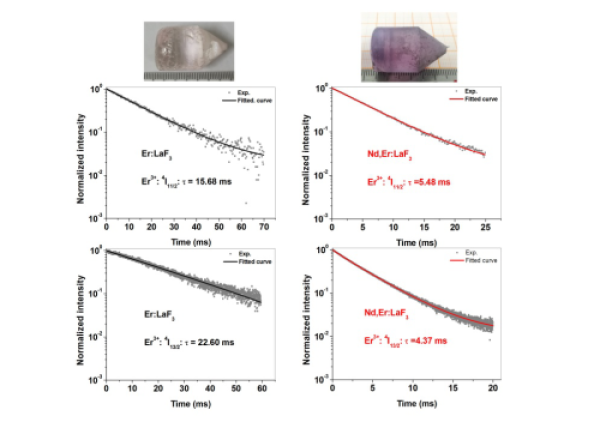

图Er:LaF3、Nd,Er:LaF3晶体及Er3+三微米激光上、下能级寿命
上一篇： 研究人员利用牛皮纸木质素制作低成本碳纤维
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
