1315
2020-10-23
近日，我所薄膜太阳能电池研究组（DNL1606）刘生忠研究员、王开博士团队采用狭缝涂布制备方法，结合高压氮气萃取和离子液体钝化钙钛矿界面技术，成功制备了钙钛矿太阳能电池，该电池小面积效率达到22.7%（0.09cm2），大面积组件达到19.6%（7.92cm2）。
狭缝涂布技术以其成本低、生产量大、连续性好等优点成为钙钛矿太阳电池领域最具有产业化前景的沉积技术之一。但对于钙钛矿薄膜的大面积制备技术，如何控制大面积薄膜均匀性（厚度约500nm）和降低薄膜的缺陷密度仍然是一个挑战。

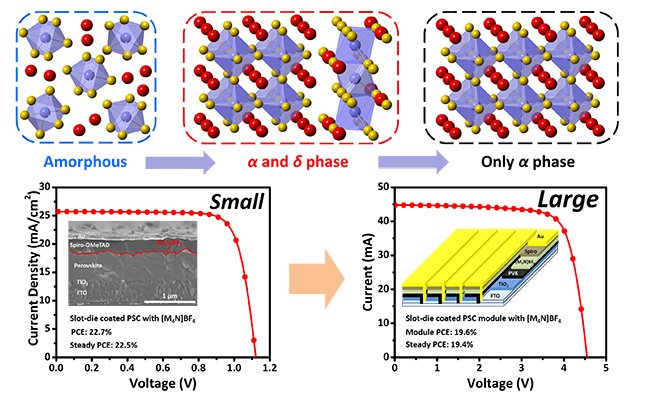

近日，该团队采用狭缝涂布沉积技术结合高压氮气萃取（high pressure nitrogen-extraction）策略，有效调控钙钛矿薄膜的形核和晶粒生长，并驱动稳定中间相的形成，从而沉积制备出均匀致密的钙钛矿薄膜。同时，该团队研究发现，狭缝涂布沉积结合高压氮气萃取技术可以实现宽窗口大面积印刷钙钛矿薄膜，提高器件良率。此外，为了有效减少钙钛矿表面缺陷，该团队采用离子液体对表面进行了有效的钝化处理，将小面积太阳电池的效率提高至22.7%，并将该策略成功地扩展到大面积太阳电池制造，在40×40mm2的衬底上制备的钙钛矿电池组件的稳态输出效率达到19.4%，是迄今为止大面积组件的最高效率。
该研究表明，结合高压氮气萃取技术的狭缝涂布印刷是一种高效、宽窗口、低成本、可扩展面积的钙钛矿太阳电池制备技术，对促进狭缝涂布沉积工艺的发展，推动该技术在大批量卷到卷连续沉积中的应用具有重要意义。
相关结果发表在《先进材料》（Advanced Materials）上。该工作得到了中国科学院战略重点研究项目、国家自然科学基金、辽宁省博士创业基金、我所创新基金项目、中国科学院洁净能源创新研究院、国家重点研究项目、111项目、知识创新工程等项目的资助。（文/图 杜敏永、段连杰）
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
