当前位置: 资讯 - 科技前沿

合肥研究院在1T-MoS2去除水体污染物Cr(VI)研究中获进展

来源:合肥物质科学研究院 1238 2020-10-09

中国科学院合肥物质科学研究院固体物理研究所纳米材料与器件技术研究部环境与能源纳米材料中心研究人员采用两步溶剂热合成法,制备出高稳定性的1T相MoS2材料(1T-MoS2),其1T相在空气中的稳定可长达一年,在水环境中也能维持稳定的宽间距结构,保证离子快速传输,展现出高效的Cr(VI)去除能力。相关研究成果以Ethanol introduced synthesis of ultrastable 1T-MoS2 for removal of Cr(VI)为题,发表在Journal of Hazardous Materials上。

MoS2金属性的1T相结构由于其富硫特性、独特的各向异性、具有用于离子传输和吸附的可渗透通道及去除水中重金属离子的性能等优点,而引起学界关注。然而,其高形成能导致较难直接合成高纯度的1T相MoS2。此外,已有研究发现,MoS2在吸附后不稳定,1T相会完全转变为2H相或宽间距结构塌陷,导致其循环耐久性下降。目前,高纯度1T相MoS2的主要制备方法是气相沉积法,批量应用于水处理方面还较困难。因此,为提高重金属去除能力,亟需合成高纯度1T相MoS2,并确保其层间结构在吸附过程中稳定、不发生塌缩。

为此,科研人员在一步水热反应得到混合相MoS2的基础上,利用乙醇进行相调制,合成具有宽层间距结构和丰富硫空位的1T-MoS2。研究表明,该1T-MoS2中1T相的百分比含量接近100%,且在暴露的空气中能保持360天稳定。在乙醇诱导的溶剂热反应过程中,MoS2原位形成的硫空位对促进2H相向1T相的转化具有重要意义。结合分子动力学模拟,揭示乙醇与MoS2表面间存在强相互作用,降低MoS2纳米片的总能量,从而增强1T-MoS2的稳定性。进一步研究发现,1T-MoS2纳米片显示出优异的Cr(VI)吸附能力(pH=6时为200.3mg·g-1),是混合相MoS2的两倍以上,并可在吸附循环过程中维持稳定的相结构。

该研究对批量制备1T相MoS2及应用MoS2基新型吸附剂具有重要意义。研究工作得到科技部国家重大研发专项和国家自然科学基金委基金项目的支持。

论文链接:https://www.sciencedirect.com/science/article/pii/S0304389420305148

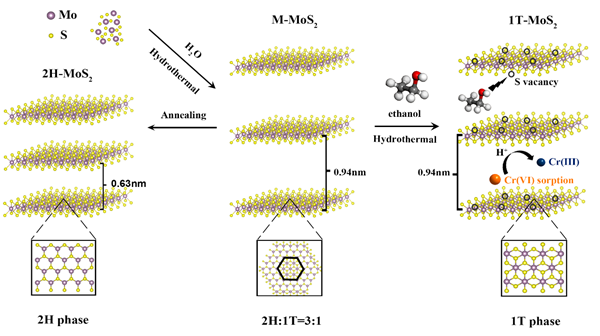

图1.乙醇二次溶剂热法制备1T-MoS2的流程图

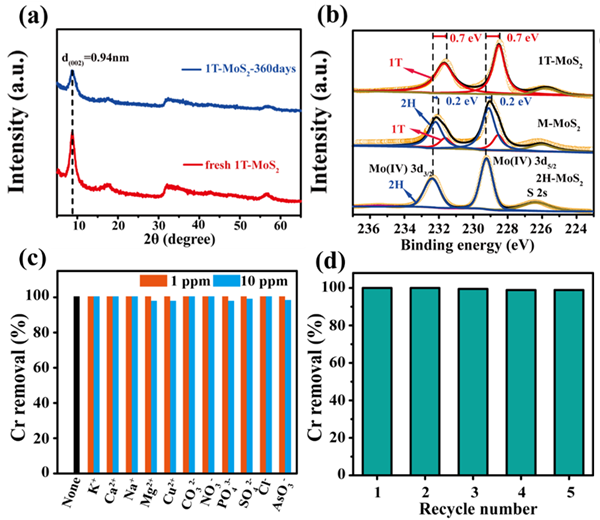

图2.(a)1T-MoS2放置一年时间的XRD晶体结构表征;(b)Mo元素的高分辨XPS谱图;1T-MoS2对水体中Cr(VI)的(c)吸附性能以及(d)循环稳定性

版权与免责声明:


(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。


(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。


(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。

热点新闻推荐
COPYRIGHT 颗粒在线KELIONLINE.COM ALL RIGHTS RESERVED | 津ICP备2021003967号-1 | 京公安备案 11010802028486号
