1144
2020-08-27
低成本、长寿命、高功率的二次电池是实现电网规模储能来利用间歇性可再生能源发电的有效途径之一。石墨正极具有成本低、环境友好的特性，而锌负极具有体积能量密度高、储量丰富、锌沉积/溶解过电位低等优点，因此，结合锌负极与石墨正极各自优点的锌/石墨双离子电池在电网规模储能方面具有良好的应用前景。
中国科学院青岛生物能源与过程研究所仿生与固态能源系统研究组研究员崔光磊、副研究员赵井文，前期研究基于锌沉积/溶解的快速动力学和二（三氟甲基磺酸）亚胺阴离子（TFSI-）嵌入/脱出石墨的赝电容行为，构建基于锌负极和石墨正极的锌/石墨双离子电池，该电池可实现200C倍率充放电，功率密度达16.3 kW/kg （J. Power Sources 2020, 457, 227994）。然而，由于阴离子嵌入/脱出石墨的电位较高，导致电解质发生部分氧化分解，限制该电池的库伦效率和循环寿命。
近日，该研究组利用二价锌离子易与阴离子形成缔合离子对这一特点，在Zn(TFSI)2/EMC（碳酸甲乙酯）电解质中，通过引入具有强供电子能力的磷酸三甲酯（TMP）溶剂将TFSI-阴离子以缔合离子对的形式“束缚”在TMP的溶剂化区域中，实现EMC溶剂分子与阴离子的“解耦”分离，降低氧化稳定性较差的EMC-TFSI-的浓度。电化学测试结果表明，这种阴离子溶剂化结构调控策略可将Zn(TFSI)2/EMC电解质的电化学窗口提高0.45 V，并使锌/石墨双离子电池能在2.80 V的高截止电压下充放电循环1000次（容量保持率达到92%）。此外，加入TMP后的Zn(TFSI)2/EMC电解质仍保持较高的离子电导率，并具备阻燃性能，这保证了锌/石墨双离子电池具有良好的倍率性能和安全性能。该研究为开发高电压碳酸酯类电解质提供了建设性思路。
相关研究结果发表在Angew. Chem. Int. Ed.上，论文第一作者为青岛能源所博士后陈政。研究工作受到国家自然科学基金、中科院青年创新促进会、大连化物所-青岛能源所融合基金等的支持。

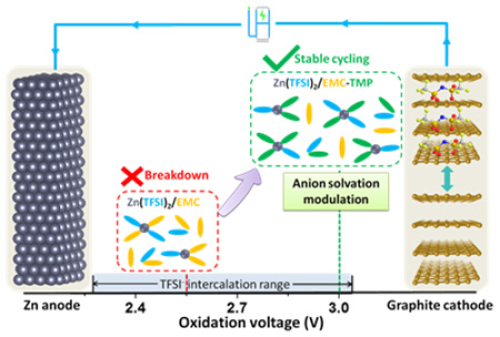

调控阴离子的溶剂化结构来提升电解质氧化稳定性的示意图
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
