百事可乐通过3D打印生产瓶模，可节省96%的成本

颗粒在线讯：对于消费品行业，现在拼的是上市速度，因为各品牌需要加快开发新的包装设计，以满足不断变化的客户需求，为求在激励的竞争中脱颖而出。但改变包装设计的成本很高，尤其是在瓶装饮料行业。

通常，饮料公司采用吹塑成型制造传统金属模具，这种方式意味着需要等待数周的时间和数千美元的开模成本。有没有更快，节省成本的方式呢？

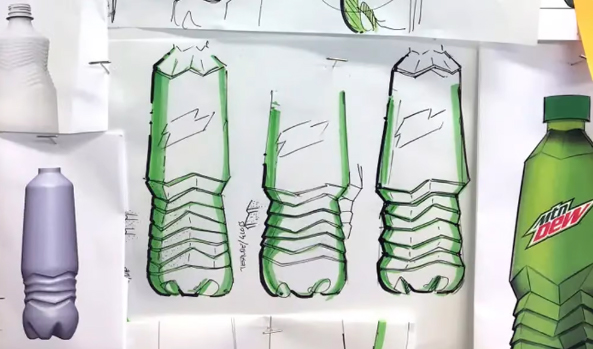

△百事可乐的瓶子设计开发流程，从纸质到数字化，再到3D打印模具原型

2022年6月8日，百事可乐正通过使用3D打印技术制作瓶模来提高速度、降低成本并扩大灵活性。

百事可乐研究中心全球包装研发、先进工程和设计高级经理Max Rodriguez表示，往常，百事可乐需要花费高达10000美元来生产单个金属模具（具体取决于包装的复杂性）。使用传统制造方法加工金属模具大约需要4周的时间，然后需要额外花费两周的时间才能获得试验装置，然后再进行吹塑成型。

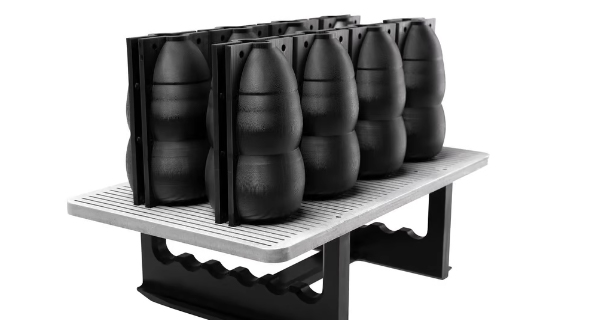

△在Nexa3D NXE 400上使用Henkel的xPEEK147-Black材料，进行3D打印制作瓶子模具

3D打印，加速原型设计到加速生产

为了抢占市场，将饮料更快的推向市场，需要解决2个核心问题，缩短原型制作时间和开模成本，因此，百事可乐几年前开始使用3D打印技术。

尽管3D打印机在制作设计原型方面表现出色，但早期3D打印的模具缺乏耐用性。当3D打印模具用于吹塑机时，在模具开始失效之前，它们只能生产大约100个瓶子。这促使该公司和他的团队探索使用混合方法，将传统金属模具的部件与3D打印结构相结合。

2020 年，百事公司申请了这种混合模型的专利，首先通过吹塑机制造金属外壳。随后，该公司继续探索如何使用3D打印技术，仅制造模具的内部部件。

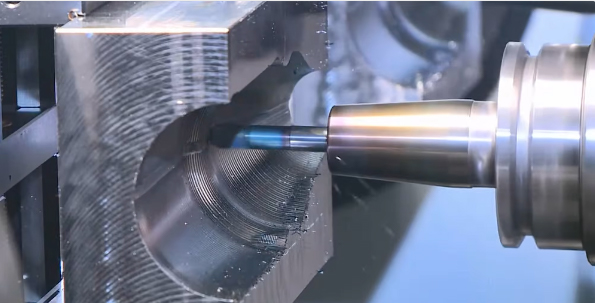

△吹瓶模具传统上是用金属加工而成，这是一种比3D打印更慢、更昂贵的工艺

探索3D打印解决方案

很快，百事团队与芝加哥的3D打印技术分销商Dynamism合作，探索可以满足尺寸和材料需求的工业3D打印解决方案。

在2020年至2022年期间，他们对吹塑机进行了验证试验，使用单个混合模具以每小时600 至800个瓶子的速度生产瓶子。这个时候，模块化模具组概念已取得了初步进展，但材料的耐用性仍然没有达到要求。

“在使用3D打印解决模具生成解决方案时，我们专注于寻找一种能够满足生产标准的材料，”Rodriguez说。“在吹塑模具热定形应用中，模具需要加热到约140oC度，并且需要承受40 bars的吹压。”

△2020年百事可乐瓶重新设计

据Rodriguez介绍，汉高大约一年前推出了XPEEK147材料，该材料提供了氰酸酯的多项优势，满足设计要求。

而后，该团队将牙石背衬应用到打印的嵌件上，以使模腔具有吹塑压力所需的抗压强度。然后，它使用Blow Molding Technologies的改进型Blowscan拉伸吹塑机，来生产实际的测试瓶。

Rodriguez说，在过去的几个月里，百事公司一直在使用混合方法生产瓶子。“首先，可见的看到缩短生产时间和节约成本，但更重要的是，这种混合方式，能够灵活地实现多个产品不同的设计迭代，以便我们能够评估所有下游市场活动。这确实有助于我们产品推广。”

最终，百事可乐选择了Henkel Loctite的Nexa3D NXE 400，因为它足够大，可以同时打印多个模具零件，而且速度很快，从而加快了迭代和生产过程。

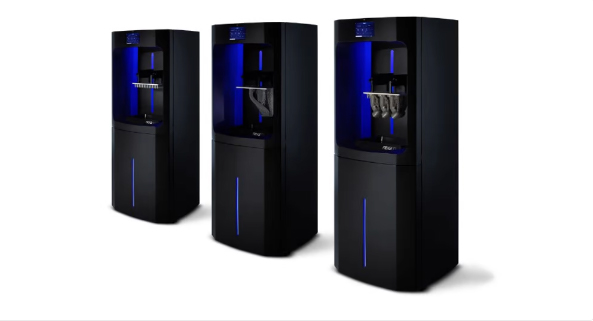

△Nexa3D的NXE 400 3D打印机

4周缩减到48小时，10000成本变为350美元

现在，通过3D打印技术，一套完整的模具可在12小时内完成，其中3D打印时间为8小时，后处理或固化时间为4小时。每套模具的成本约为350美元。这些混合制造的模具在失效前可用于10000多个瓶子。结果是与传统金属工具相比，成本降低了近96%。

Rodriguez说，“我们预计开发周期将加快30%。” 然而，这不仅与3D 打印模具组的能力有关。“还与该技术可结合我们的数据分析能力有关，所以，通过共同利用这些高级工具，可更快的提高开发周期速度。”

未来，该公司的下一步会是金属3D打印吗？“金属3D打印吹塑模具正在进行中，”百事可乐说。
