颗粒在线讯:在全球变暖和气候变化的背景下,避免和减少能源浪费引起了越来越多的关注。随着材料科学的进步,各种具有高导热性的多功能材料显示出优异的节能潜力。台湾科技大学的Yu-Chian Soong等研究人员在《ACS Omega》期刊发表名为“Polymer-Assisted Dispersion of Boron Nitride/Graphene in a Thermoplastic Polyurethane Hybrid for Cooled Smart Clothes”的论文,研究制备了一种具有高导热性、优异拉伸性和耐洗性的混合薄膜。对 BN 的表面进行了改性,随后使用纳米分散体设计和制造了具有改性氮化硼 (BN)、石墨烯纳米片(GNP) 和热塑性聚氨酯 (TPU) 的高导热性混合复合薄膜。
修饰BN表面制备BNOH并合成有机分散剂以精细分散GNP和BNOH;随后,将它们与 TPU 结合起来。此外,我们制造了具有高导热性、耐洗性和拉伸性的 BNOH-GNP/TPU 多功能混合薄膜。展示了一种简单而新颖的策略,通过将高导热薄膜与主动冷却源相结合来放大冷却效果并开发具有巨大商业潜力的可穿戴冷却智能服装,从而打破传统商用冷却服的被动效应。
图1、分散剂SMAEF80-D2000分析图示
图2. (a) BNOH-GNP/TPU 复合膜的制备过程示意图和 (b) 20% BNOH-GNP/TPU 复合膜 (I) 顶面的扫描电子显微镜图像(BNOH与 GNP 的比例为 1:1) 和数码照片插入物,(II) 20% BNOH-GNP/TPU 复合薄膜的顶面(BNOH 与 GNP 的比例为 1:1)与分散剂(分散剂与 GNP 的比例)填料为 1:10)和数码照片插入物,(III)20% BNOH-GNP/TPU 复合膜的横截面(BNOH 与 GNP 的比率为 1:1),以及(IV)的横截面20% BNOH-GNP/TPU复合薄膜(BNOH与GNP的比例为1:1)与分散剂(分散剂与填料的比例为1:10)。

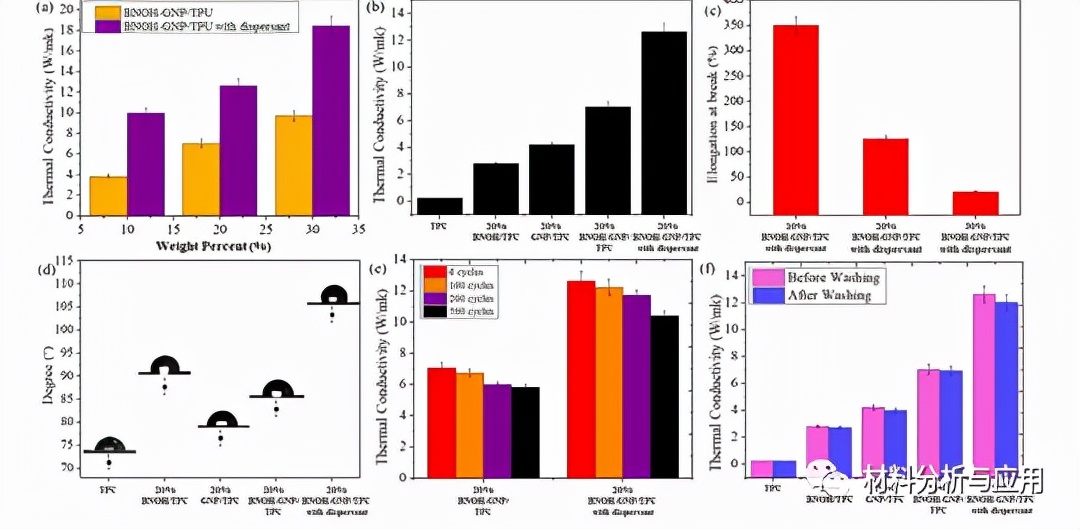

图3. (a) BNOH-GNP/TPU 和 BNOH-GNP/TPU(BNOH 与 GNP 的比例为 1:1)与不同填料的分散剂(分散剂与填料的比例为 1:10)的热导率
(b) TPU、20% BN/TPU、20% GNP/TPU、20% BNOH-GNP/TPU 和 20% BNOH-GNP/TPU 与分散剂(BNOH 与 GNP 的比例为 1:1 和分散剂与填料的比例为1:10)。
(c) BNOH-GNP/TPU(BNOH与GNP的比例为1:1)与分散剂(分散剂与填料的比例为1:10)在不同填料负载下的断裂点伸长率。
(d) TPU、20% BN/TPU、20% GNP/TPU、20% BNOH-GNP/TPU和20% BNOH-GNP/TPU的接触角测量图像(BNOH与GNP的比例为1:1)与分散剂(分散剂与填料的比例为1:10)。
(e) BNOH-GNP/TPU 和 BNOH-GNP/TPU 的热导率
图4.(a)FLIR 热图像和(b)TPU、20% BNOH/TPU、20% GNP/TPU、20% BNOH-GNP/TPU 和 20% BNOH-GNP/TPU 薄膜冷却时间的数据( BNOH 与 GNP 的比例为 1:1)与分散剂(分散剂与填料的比例为 1:10)从 100 °C 到室温。

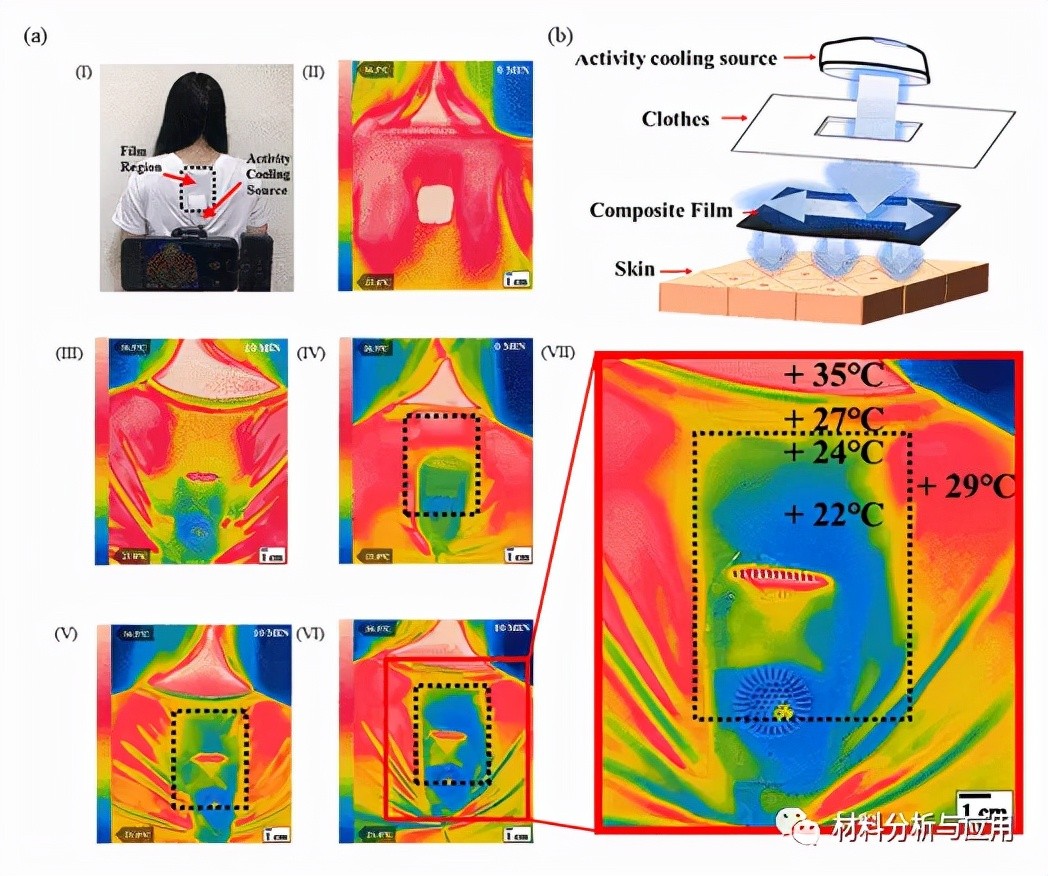

图5.(a)含有 BNOH-GNP/TPU 薄膜的 T恤与分散剂和主动冷却源的真实冷却性能测量:(I)T 恤的照片和红外热图像,( II) 没有任何混合膜或冷却源的 T 恤,(III) 没有混合膜和4W冷却 10 分钟的 T 恤,(IV) 有混合膜和冷却0分钟的T 恤,(V)带有混合薄膜和 2 W 冷却 10 分钟的 T 恤,(VI)带有混合薄膜和4W冷却10分钟的 T 恤,以及(VII)(VI)中红色矩形区域的放大视图。(b) 可穿戴冷却智能服装示意图。
综上所述,简便方法可用于轻松开发多功能热界面材料,打破传统商用降温服装的被动效应,开发具有巨大商业潜力的可穿戴降温智能服装。
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
