颗粒在线讯:生物大分子衍生的水凝胶由于其良好的亲水性、柔韧性、生物相容性和生物降解性而受到越来越多的关注。然而,提高这些水凝胶的机械强度,同时提高它们的韧性仍然是一项具有挑战性的任务。最近,武汉大学科研人员提出了一种使用多模量组分的策略来制造强韧的纤维素-氧化石墨烯(GO)复合水凝胶。GO 纳米片含量、GO 交联剂与纤维素脱水葡萄糖单元的摩尔比和乙醇浓度是获得高强度和高韧性纤维素-GO 纳米片复合水凝胶的关键参数;所制备的复合水凝胶在压缩模式下的最高应力和断裂功分别达到 13.6 MPa 和 1.47 MJ/m3,在拉伸模式下分别达到 2.8 MPa 和 1.40 MJ/m3。讨论了由多模量组分组成的水凝胶的增强和增韧机制。此外,复合水凝胶在近红外辐射下对大肠杆菌和金黄色葡萄球菌表现出优异的光热抗菌性能。团队预计,使用多模量组件的策略将激发新的设计原则,以开发用于生物医学设备、柔性生物电子学等的高强度和高韧性生物大分子衍生水凝胶。

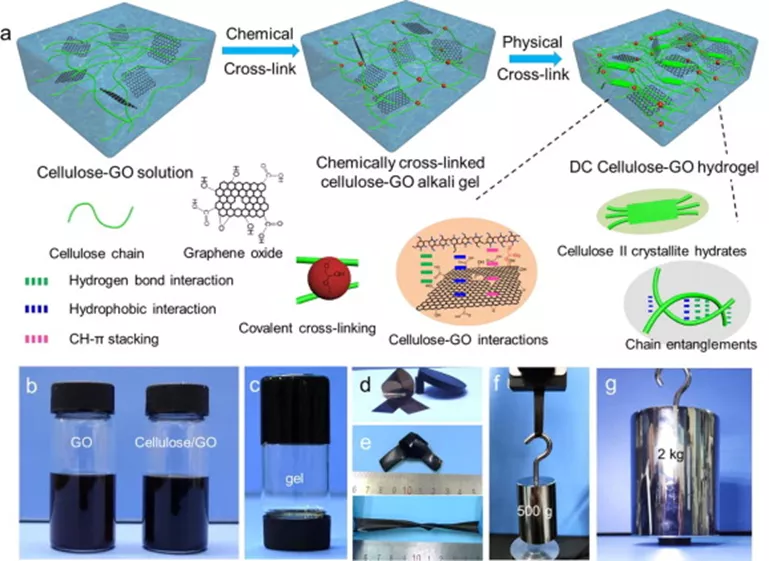

图 1. (a) 双交联纤维素/GO (DCCG) 复合水凝胶的制备示意图。(b, c) GO 纳米片-溶剂混合物(b,左)、纤维素/GO 纳米片溶液(b,右)和化学交联的纤维素/GO 纳米片碱凝胶(c)的照片。(d-g)DCCG 复合水凝胶(d)、拉伸前(顶部)和拉伸后(底部)的打结水凝胶(e)、承受 500 克负载的水凝胶(5 毫米宽、0.25 毫米厚)的照片( f) 和水凝胶(直径 23 毫米,厚度 3.5 毫米),支撑其上放置的 2 公斤负载(g)。

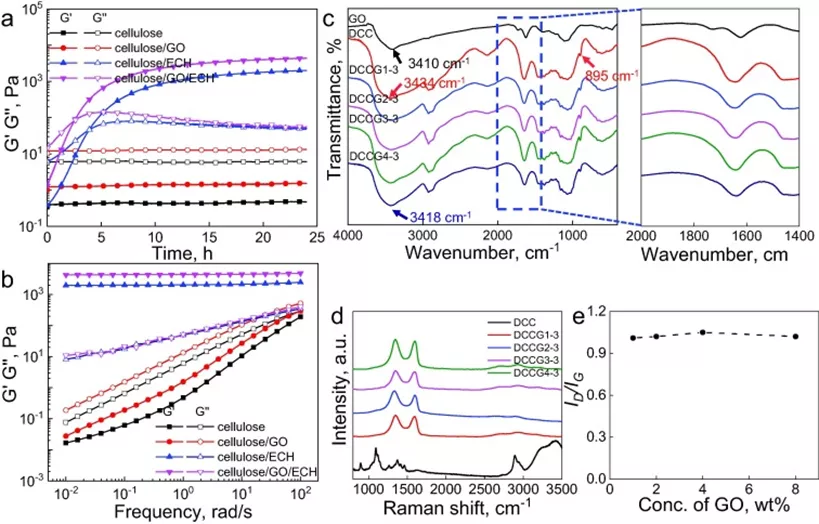

图 2. 纤维素溶液、含 2 wt% GO的纤维素溶液、添加 ECH的纤维素溶液的储能模量 (G') 和损耗模量 (G'') 的时间 (a) 和频率依赖性 (b) ECH:AGU 摩尔比为 0.86),含有 2 wt% GO的纤维素溶液添加了 ECH(ECH:AGU 摩尔比为 0.86)。GO、DCC 水凝胶和不同 GO 含量的 DCCG 复合水凝胶的 FTIR 光谱(c)。具有不同 GO 含量的 DCC 水凝胶和 DCCG 复合水凝胶的典型拉曼光谱 (d) 和 DCCG 复合水凝胶的相应 ID/IG 图 (e)。

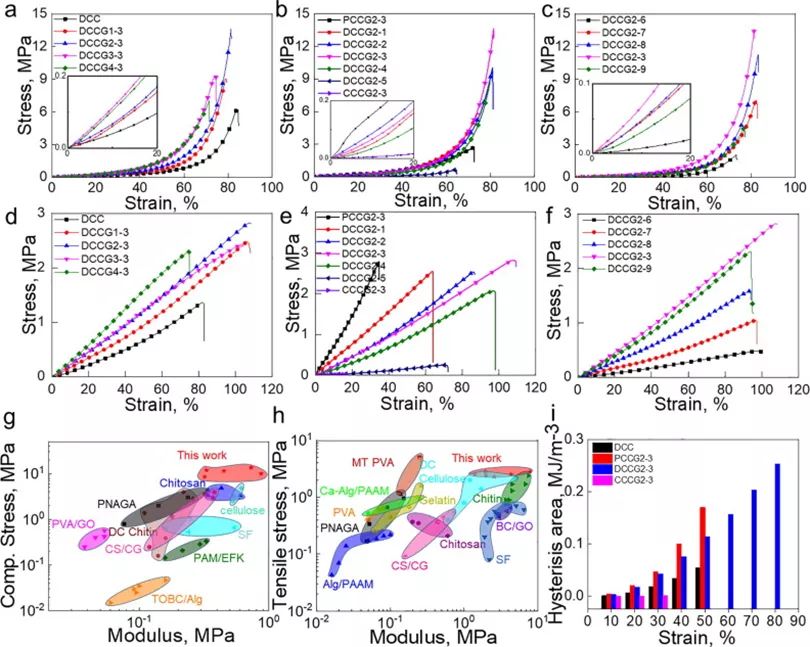

图 5. 具有不同 GO 含量 (a, c)、乙醇浓度 (b, e) 和 ECH:AGU 的 DCCG 复合水凝胶的压缩应变-应力曲线 (a-c)和拉伸应变-应力曲线 (d-f) 摩尔比 (c, f)。插图显示了低应变范围内响应的放大图。各种水凝胶的压缩(g)和拉伸(h)强度与模量的比较。

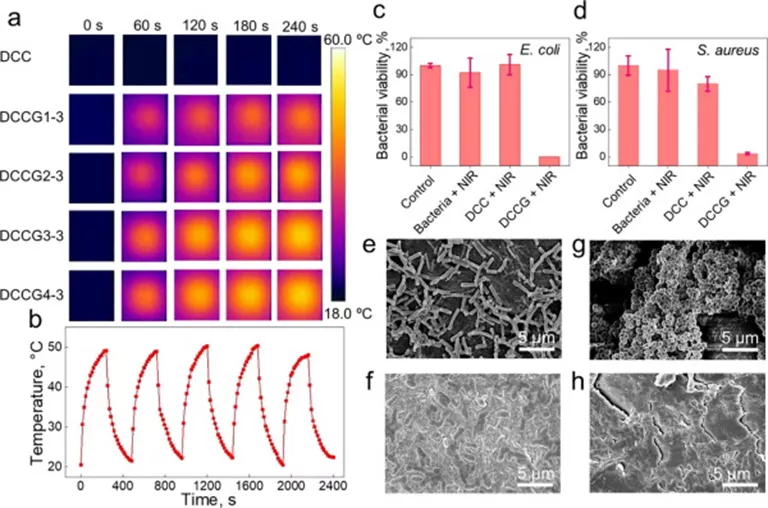

图 6. 功率密度为 2 W cm−2 在 808 nm 激光照射下的 DCCG 复合水凝胶的热红外图像 (a) 和 DCCG2-3 在交替开关光照射期间的光稳定性 (2 W cm−2) 2) 五个循环 (b)。条形图显示了大肠杆菌 (c) 和金黄色葡萄球菌的相对细菌存活率。(d)大肠杆菌(e,f)和金黄色葡萄球菌(g,h)在DCCG4-3上(e,g)和(f,h)NIR照射之前和之后的SEM图像。
相关论文以题为Strong and Tough Cellulose–Graphene Oxide Composite Hydrogels by Multi-Modulus Components Strategy as Photothermal Antibacterial Platform发表在《Chemical Engineering Journal》上。通讯作者是武汉大学蔡杰教授。
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
