1756
2022-03-25
颗粒在线讯：在反式钙钛矿中，富勒烯衍生分子PCBM广泛的被应用于电子传输层分子，但是PCBM的能级并不能够非常好的匹配，钝化效应不足导致器件性能受到阻碍，分子容易产生聚集，而且形貌并不稳定，导致器件的寿命降低。有鉴于此，北京大学占肖卫、周欢萍、苏州大学屠迎锋等报道设计了一系列富勒烯分子FP-Cn (n=4, 8, 12)，作为除了PCBM外一种新型电子传输层，这种分子[60]富勒烯与三吡啶螯合基团通过不同长度的柔性烷基链间隔连接。FP-C8/C60比PCBM/C60电子传输层分子构建钙钛矿太阳能电池实现了更高的效率，更好的稳定性/寿命。
本文要点：
1）发现在FP-Cn中，FP-C8具有最好的效果，能够最有效的增强分子排序，提高吸附在钙钛矿层的表面，这是因为其能够很好的在螯合作用与分子自组装之间平衡。因此FP-C8具有最好的能量匹配和形貌稳定性。

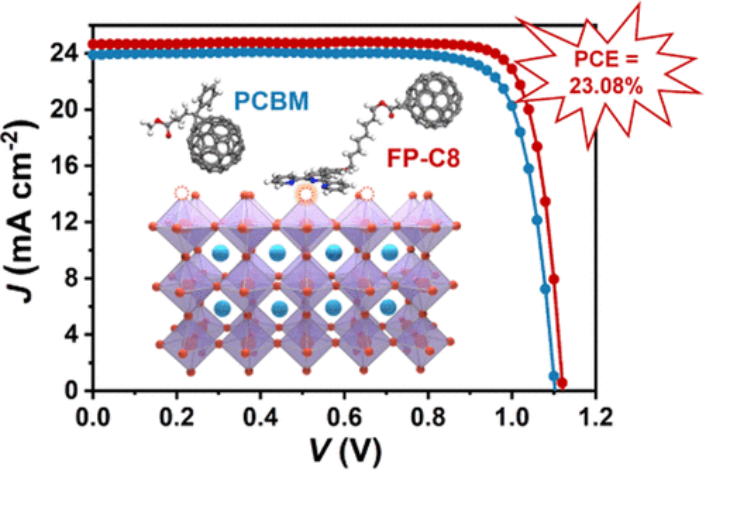

2）在基于FP-C8/C60作为电子传输层分子、Cs0.05FA0.90MA0.05PbI2.85Br0.15 钙钛矿太阳能电池器件的能量效率达到21.69 %，比PCBM/C60的效率更高（20.09 %）。因此改善了电子抽取和传输、有效的降低载流子的复合造成的损失。使用FP-C8/C60器件的构建FAPbI3太阳能电池，电池的性能达到23.08 %，性能达到目前溶液相使用富勒烯衍生物分子作为电子传输层的太阳能电池器件性能的最好结果。
3）通过FP-C8/C60作为电子传输层构建的钙钛矿太阳能电池器件比PCBM/C60具有更好的抗湿度/热稳定性，在1200 h工作过程中保持96 %的效率，比PCBM/C60对比器件的性能更好（670 h工作后效率降低为60 %）。
文章链接：
Yiting Jiang, et al, Reducing Energy Disorder in Perovskite Solar Cells by Chelation, J. Am. Chem. Soc. 2022
DOI: 10.1021/jacs.1c12732
https://pubs.acs.org/doi/10.1021/jacs.1c12732
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
