1287
2023-04-04
颗粒在线讯：润滑是减少摩擦、降低或避免磨损的有效手段。液体润滑剂在苛刻工作环境中的润滑功能会逐渐失效，而固体润滑剂在磨损后难以及时修复和快速补充。因此，亟需研发兼具液体润滑剂和固体润滑剂优势的新型润滑材料，以满足当前对润滑材料多功能、高性能及多工况适用性的迫切需求。
中国科学院兰州化学物理研究所固体润滑国家重点实验室功能润滑材料课题组系统开展了二维过渡金属碳化物、氮化物或碳氮化物（MXene）无溶剂共价型纳米流体的设计制备及摩擦学性能研究。近日，研究人员从固液协同润滑的角度阐明了MXene无溶剂共价型纳米流体的多工况适用性及减摩抗磨作用机制。
科研人员利用MXene表面羟基与硅烷偶联剂间的缩合反应，将共价连接的硅烷偶联剂（KH560）-聚醚胺（M2070）修饰在MXene纳米片表面，获得了具有核壳结构的MXene无溶剂共价型纳米流体（MXene-KH560-M2070），证实了该流体具有良好的室温流动性和热稳定性等理化性能（图1）。
研究将MXene-KH560-M2070作为润滑剂，在不同实验条件下对其摩擦学性能进行系统研究。结果表明，MXene-KH560-M2070具有优异的润滑性能，尤其在中高温（100℃）、高载（700 N）和高速（50Hz）实验条件下依旧保持良好的减摩抗磨性能（图2A），这是由于在摩擦过程中核-壳结构纳米流体易在摩擦副表面形成较厚的润滑膜（图2B），MXene内核显著提升了润滑剂的承载能力和抗磨损性能，而外壳有机分子赋予润滑剂良好的扩散效应和自修复功能。因此，MXene无溶剂纳米流体可作为新型润滑剂发挥出固体润滑剂和液体润滑剂的协同作用。
相关研究成果以Solvent-free covalent MXene nanofluid: A new lubricant combining the characteristics of solid and liquid lubricants为题，发表在Chemical Engineering Journal上。相关实验技术获中国发明专利授权1项。研究工作得到国家自然科学基金面上项目、甘肃省自然科学基金、兰州化物所特聘青年研究员人才项目及固体润滑国家重点实验室专项课题的支持。

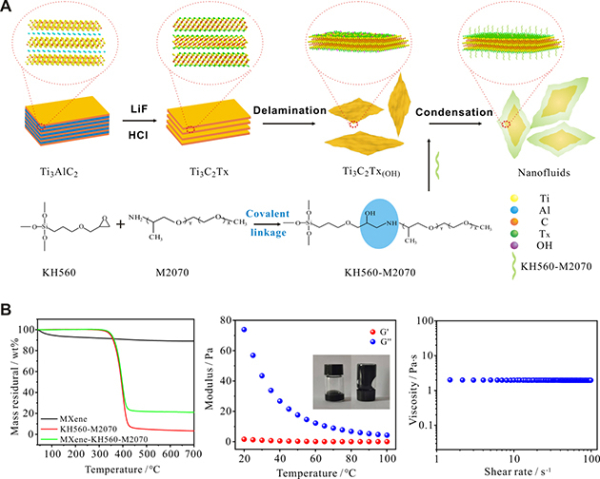

图1.MXene无溶剂纳米流体的制备及理化特性

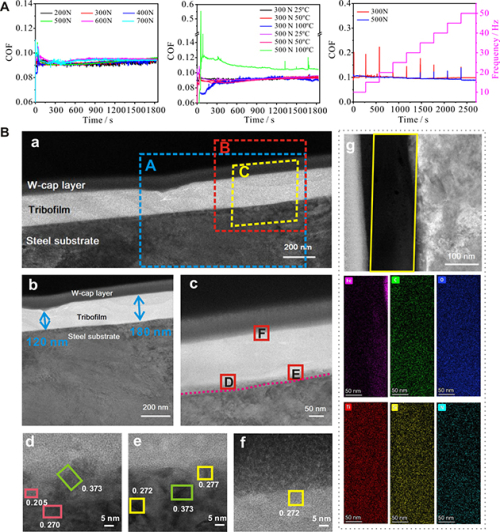

图2.MXene无溶剂纳米流体的（A）摩擦学性能和（B）润滑膜的形成机制
版权与免责声明：
（1） 凡本网注明"来源：颗粒在线"的所有作品，版权均属于颗粒在线，未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明"来源：颗粒在线"。违反上述声明者，本网将追究相关法律责任。
（2）本网凡注明"来源：xxx（非颗粒在线）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
（3）如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
