铝元素在地壳中的自然丰度决定了其天然矿物的多样性,如铝硅酸盐、矾土等。因此,模拟自然界中铝金属氧化物的形成过程具有较高的研究价值。然而,铝离子易水解导致结晶困难是该领域研究的主要难点。此外,随着激光技术的发展,探索新型激光防护材料成为迫切需要。目前,光限幅材料的研究主要集中在有机染料、高分子聚合物、碳家族等,而基于金属氧簇材料的研究鲜有报道。因此,发展具有明确结构信息的纳米团簇光限幅材料有利于分析构效关系,具有重要研究意义。
中国科学院福建物质结构研究所结构化学国家重点实验室研究员张健、方伟慧等采用配位延迟水解策略,合成得到一系列具有光限幅效应的类水滑石铝氧团簇。
科研人员使用π共轭羧酸为有机配体得到一系列具有类水滑石片层结构的Al32片状团簇(AlOC-50到AlOC-56),这是继勃姆石和水铝石之后,在有机相中捕获的又一无机铝氧片段。此外,该类化合物也是目前该领域中核数最高的铝氧团簇。与无机铝氧化合物中单一的六配位相比,有机相中的铝离子呈现出四、五、六等多变的配位数。铝离子的局部配位环境通过27Al核磁得到进一步支持和证实。在无机的水滑石插层材料中,抗衡离子通常为CO32–, NO3– 等阴离子,而Al32片状团簇外围是可修饰的π共轭羧酸配体。
科研人员通过单晶衍射仪成功捕获到Al32片状团簇周边不饱和配位位点的水解过程。位于团簇边角上的四个异丙醇分子发生逐步水解反应,形成羟基中间体和水分子配位产物。电荷分布分析和DFT理论计算揭示了边界水解发生的可能原因和反应路径。Al32团簇外围存在的大量π共轭羧酸配体,以及分子内和分子间的强π···π相互作用。通过固态压片新方法制样的Al32团簇具有较好的光学透明度,而且表现出良好的光限幅效应。Al32团簇外围π共轭羧酸配体可修饰以及周边不饱和位点可发生水解反应的特点,将有利于其网状化学的发展和光限幅性能的调控。该研究有助于从分子层面认识铝离子水解,发展了一条金属团簇光限幅材料的组装策略。
相关研究成果以Designable Al32-oxo Clusters with Hydrotalcite-like Structures: Snapshots of Boundary Hydrolysis and Optical Limiting为题,发表在Angewandte Chemie International Edition上。福建物构所硕士研究生刘雅洁为论文第一作者。
图1.类水镁铝石Al32团簇表面化学和边界水解

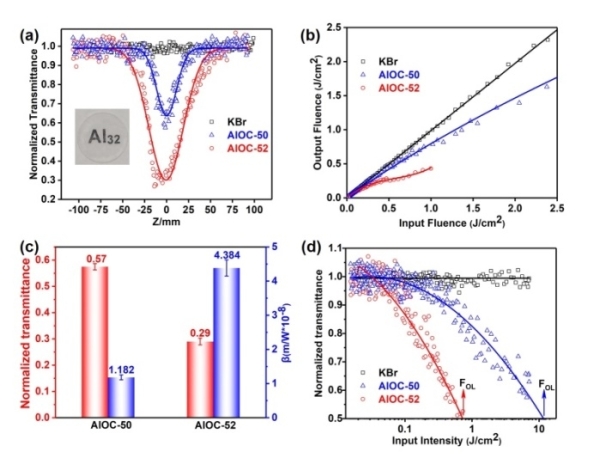

图2.三阶非线性测试结果:(a)KBr, AlOC-50, AlOC-52在532nm波长下的开孔Z扫描测试结果;(b)输出能流与输入能流变化的关系曲线;(c)非线性透过率以及非线性吸收系数;(d)透过率随输入能流的变化曲线
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
