近日,中国科学院上海光学精密机械研究所薄膜光学实验室在1064nm准连续激光退火氧化铟锡(ITO)薄膜研究中取得新进展,发现准连续激光退火诱导ITO薄膜表面形貌的变化和温升的依赖关系。相关成果发表在《光学材料快报》(Optical Materials Express)上。
ITO是最重要的透明导电电极材料之一,广泛应用于太阳能电池、电光开关、液晶器件等光电器件中。在ITO制备及退火中,温度是影响ITO薄膜性能的关键因素之一。适当的退火温度可以提高薄膜的结晶度、表面粗糙度以及光电性能。然而,过高的温度,尤其是激光诱导产生的快速温升,导致膜层开裂、熔化、蒸发、烧蚀等损伤。ITO薄膜这些热现象意味着可以通过优化激光退火温度实现对ITO薄膜特性的提升。
课题组利用高平均功率1064nm准连续激光实现退火温度的缓慢上升,通过设计不同厚度的ITO薄膜实现对ITO薄膜温度场分布的调控,发现在准连续激光退火ITO薄膜中,一旦退火温度达到~520K的形变温度阈值或~1250K的裂纹温度阈值,薄膜表面便会出现相应的形变或裂纹,初始表面形变或裂纹的尺寸与表面温度高于形变或裂纹温度阈值区域的尺寸相吻合。该研究阐明准连续激光退火对ITO薄膜形貌的影响规律以及机制,为准连续激光退火工艺的优化以及技术的应用提供了重要指导。
研究工作得到国家自然科学基金、中科院战略重点研究项目和脉冲功率激光技术国家重点实验室开放研究基金的支持。

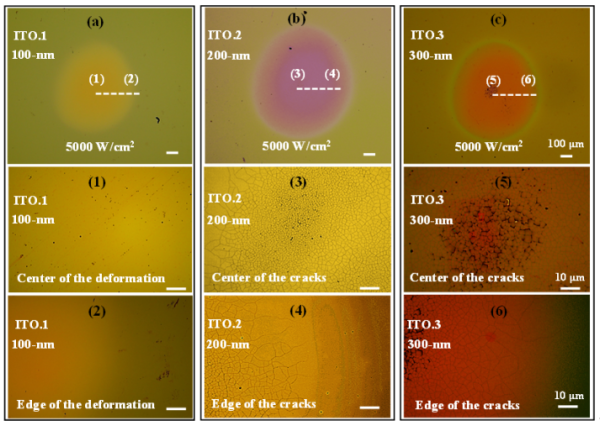

图1.不同温度场分布ITO薄膜的表面形貌

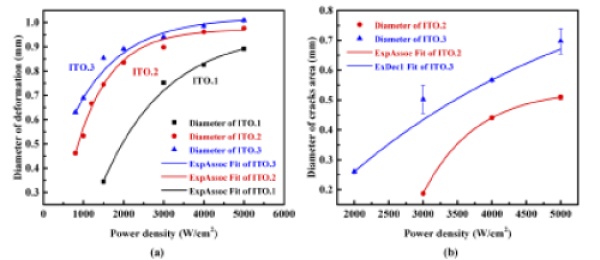

图2.退火诱导的实际形貌尺寸与模拟形貌尺寸对比。(a)形变实际尺寸与模拟尺寸。(b)裂纹实际尺寸与模拟
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
