人类健康与室内环境质量密切相关。甲醛(HCHO)是室内的主要污染物之一,释放时间长达3至15年。开发高效的净化室内甲醛技术,有助于创造健康的居住环境。
中国科学院城市环境研究所研究员贺泓研究组长期从事室温催化降解甲醛研究,发现表面羟基在甲醛氧化反应过程中具有重要作用。
氧空位是活化水产生表面羟基的重要活性位点,高温还原是产生氧空位的手段之一。贺泓研究组系统研究了高温还原对Pd/TiO2催化剂室温氧化甲醛的影响,证明高温还原可显著提高Pd/TiO2在室温氧化HCHO的能力。表征结果表明,高温还原能诱导更强的金属载体相互作用,有利于活化O2和H2O,产生高活性的氧和羟基物种,可将甲酸盐直接转化为CO2和H2O。高温处理通常会引起贵金属烧结团聚,但该研究发现高温并未引起Pd颗粒团聚反而促进了Pd的分散,研究推测可能是因为高温还原导致TiO2表面产生氧缺陷并提升Pd纳米颗粒的流动性,Pd粒子在扩散过程中被载体的氧缺陷捕获。相关成果发表在Applied Catalysis B: Environmental和Topics in Catalysts上,助理研究员李要彬为第一作者,贺泓为通讯作者。
为进一步从多角度深入剖析表面缺陷对Pd/TiO2催化剂Pd颗粒分散度的影响以及室温氧化甲醛的构效关系,研究组对载体前进行处理,在TiO2表面构建Ti3+缺陷,在制备过程中利用缺陷锚定Pd离子,从而制备高分散的Pd/TiO2催化剂。表征结果表明,高温还原后TiO2表面产生Ti3+缺陷,进而增强金属-载体相互作用稳定Pd粒子。随着Pd分散度增加,氢溢流作用增强,Pd/TiO2催化剂表面出现更多的氧空位,在Pd与氧空位的协同作用下进一步增加了Pd纳米颗粒周围的电子云密度,Pd活性位点和氧空位位点的活性均得到极大提升。因此,催化剂表面活性氧物种增多,提升了HCHO催化性能。相关成果发表在Applied Catalysis B: Environmental上,博士生王春颖为第一作者,贺泓、李要彬为共同通讯作者。
相关研究得到国家自然科学基金、福建省自然科学基金资助。

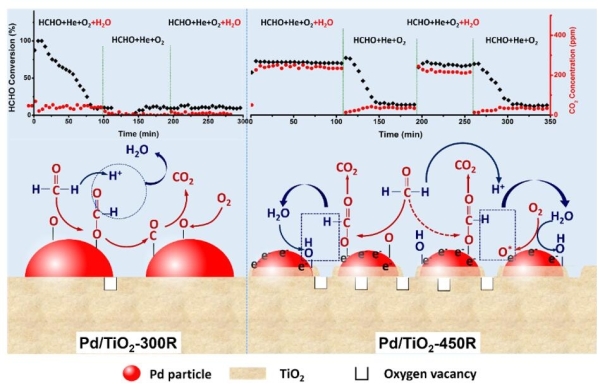

Pd/TiO2-300R和Pd/TiO2-450R催化氧化HCHO的机理

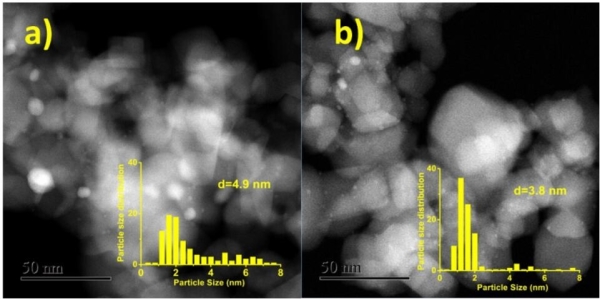

粒径分布。a):Pd/TiO2-300R,b):Pd/TiO2-450R
Pd/TiO2-X催化氧化HCHO的活性和Pd颗粒分布的示意图
上一篇: 上海光机所量子点单模激光研究获进展
下一篇: 中外学者揭示球体结晶态形貌控制机制
版权与免责声明:
(1) 凡本网注明"来源:颗粒在线"的所有作品,版权均属于颗粒在线,未经本网授权不得转载、摘编或利用其它方式使用上述作品。已获本网授权的作品,应在授权范围内使用,并注明"来源:颗粒在线"。违反上述声明者,本网将追究相关法律责任。
(2)本网凡注明"来源:xxx(非颗粒在线)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。
(3)如涉及作品内容、版权等问题,请在作品发表之日起一周内与本网联系,否则视为放弃相关权利。
